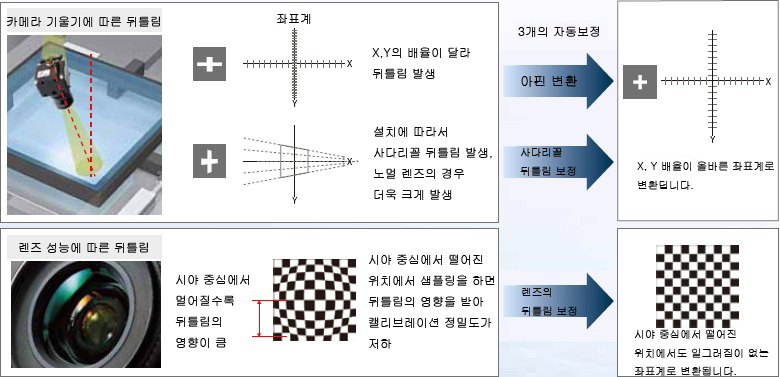

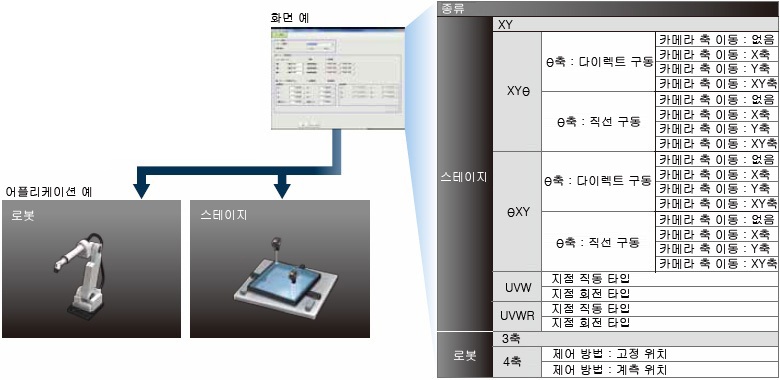

고정밀의 위치 결정을하기 위해서는 화상 처리와 스테이지 / 로봇의 좌표계를 정확하게 맞추는 것이 중요합니다. 그 기능으로 캐릴브레이션이 있지만, 샘플링 점의 이동 노하우, 카메라 설치시의 미묘한 기울기의 영향, 렌즈 왜곡의 영향 등에 의해, 실제 환경에서의 시행 착오가 필요했습니다. FH는 필요 최소한의 조건 설정만으로 스테이지 / 로봇 축 가동 범위와 화상 처리의 시야를 극대화시켜 샘플링 점의 이동 패턴을 자동으로 계산하여, PLC에 필요한 각 축의 이동량을 지시 합니다. 지시대로 움직이는 것으로 최적의 샘플링이 가능하여 화상 처리와 스테이지 / 로봇의 좌표계를 정확하게 맞출 수 있습니다. 또한 카메라의 기울기와 렌즈 왜곡 보정 계수도 동시에 계산합니다. 이 기능으로 작성한 캘리브레이션 변환 파레메터를 사용하는 것으로, 뒤틀림 비율이 높은 일반 렌즈로도 고정밀의 위치결정을 실현할 수 있습니다.

기계에 간단 저장

기계를 구성하는 컴포넌트 간을 쉽게 연결 [FH] [FZ5]

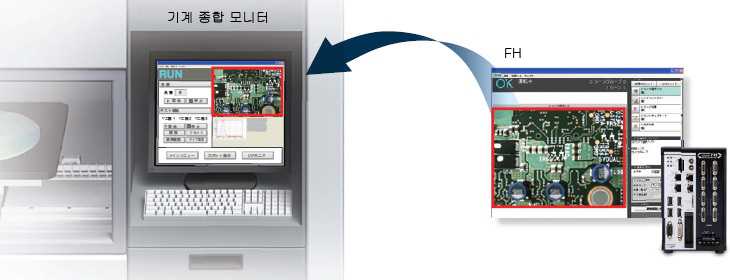

기계의 모니터에 쉽게 통합. NET 컨트롤 대응

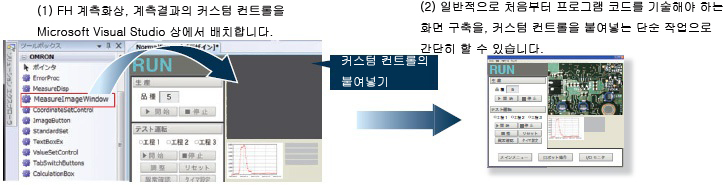

기계의 HMI로 사용되는 컴퓨터에 FH 측정 화상 측정 결과 표시를 간단히 하는 NET 컨트롤의 커스텀 컨트롤을 제공합니다.

쉬운 커스터마이즈

표시기 및 고해상도 모니터 출력

Microsoft ® Visual Studio ®는 미국 Microsoft Corporation의 미국, 일본 및 기타 국가에서 등록 상표 또는 상표입니다.

연결 컴포넌트를 하나의 툴로 설계【FH]

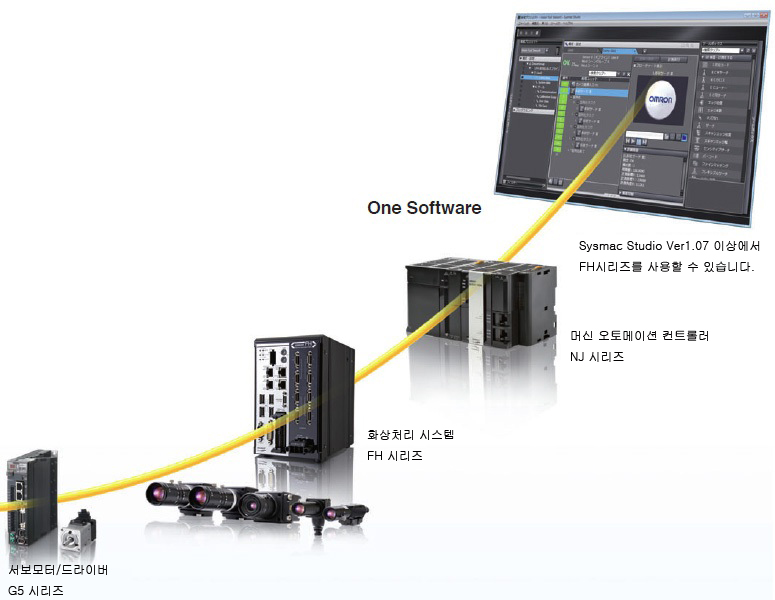

기계 제어 프로그램을 1 개의 툴로 개발할 수 있는 Sysmac Studio

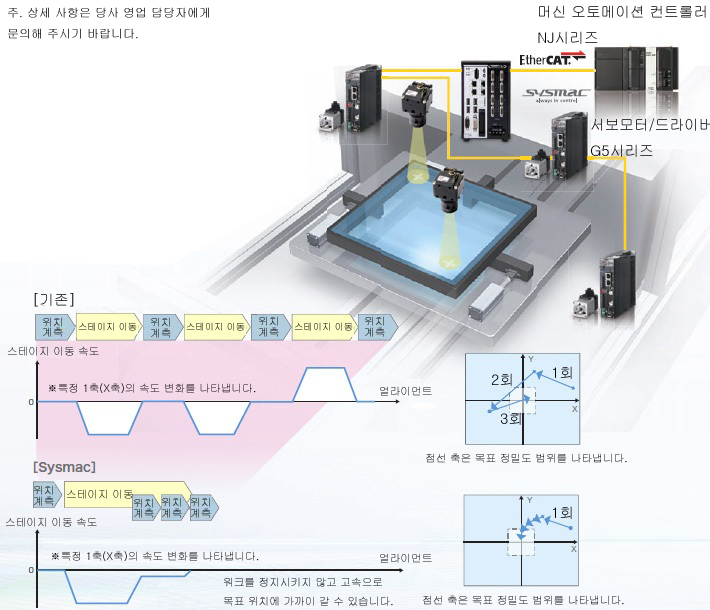

EtherCAT에 연결되어있는 모든 슬레이브를 자동화 소프트웨어 Sysmac Studio에서 통합하여 설정할 수 있습니다. 모션, 로직 드라이브, 센싱의 통합 시뮬레이션, 디버깅을 할 수 있으며, 기계의 설계 공수 삭감에 기​​여합니다.

시뮬레이션 기능으로 기동 · 조정 공수를 최소화

오토메이션 컨트롤러 NJ 프로그램과 연동한 통합 시뮬레이션으로, NJ 프로그램의 로직 검증을 할 수 있습니다. EtherCAT I / O 맵을 직접 편집하여 FH 대해 측정 지령을 실행할 수 있습니다.

프로그램없이 간단한 설정 [FH] [FZ5]

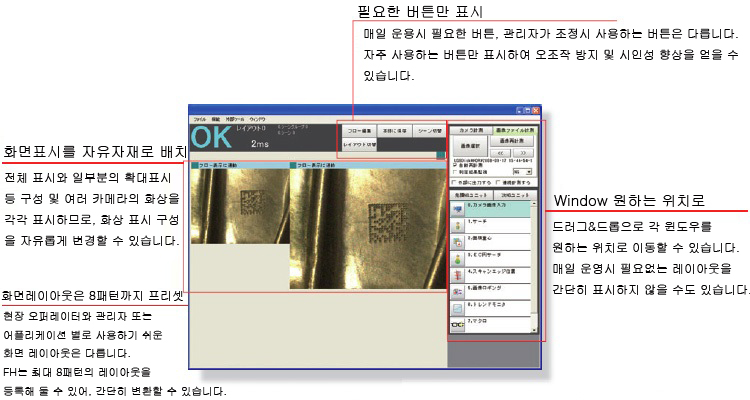

오리지널 운전 화면에 커스터마이즈

불필요현 조정 메뉴는 표시하지 않는다.

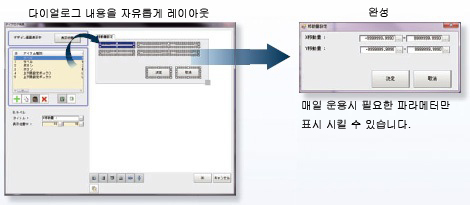

처리 항목의 설정 화면과 다이얼로그를 컨트롤러상에서 메뉴 조작만으로 직접 만들 수 있습니다. 예를 들어, 사용자에게 보여주고 싶지 않은 경우 해당 파라메터를 보이지 않도록 다이얼로그를 작성할 수 있습니다.

설계자와 운영자의 조작 화면을 완전 분리

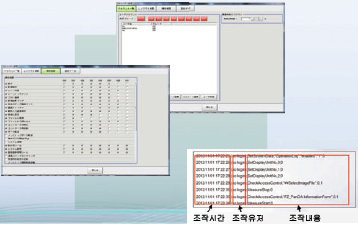

어카운트 기능은 설계자 용 및 운영자의 조작 화면을 완전히 분리 할 수​​ 있습니다. 계정 당 최대 약 50 항목에 대해 8 단계의 보안을 설정할 수 있습니다. 각 어카운트의 조작 로그를 가질 수 있으며, 문제 발생시 분석 작업을 원활하게 수행 할 수 있습니다.

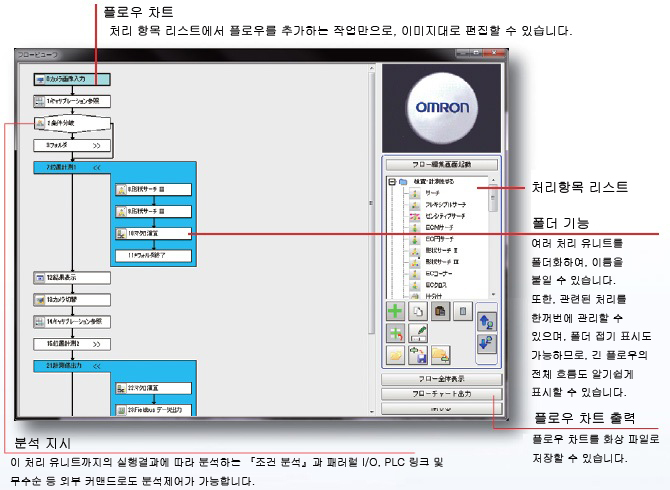

프로그램없이 화상 처리 플로우를 구축

풍부한 처리 항목을 플로우에 추가해가는 것만으로 화상 처리의 기본 플로우를 구축할 수 있습니다.
각 처리 항목은 모든 메뉴에 있으며,  설정 · 조정을 간단히 할 수 있습니다.
용도에 맞춘 화상 처리를 쉽게 구축 할 수 있어, 테스트· 조정까지 프로그램없이 원활하게 실시할 수 있습니다.

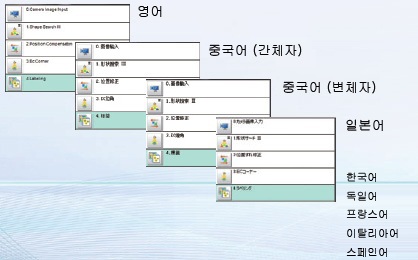

다양한 언어 대응으로 간단히 9개 언어 변환

표시 메시지를 일본어, 영어, 중국어 (번체, 간체), 독일어, 프랑스어, 이탈리아어, 스페인어, 한국어 등 9개의 언어로 전환 할 수 있습니다. 해외에서 사용하는 경우에도 사용자가 작업하기 쉬운 언어로 볼 수 있습니다.
