Features

오픈 콜렉터 출력 타입, 라인 드라이버 출력 타입의 인크리멘탈 엔코더 접속 가능

EtherCAT 커플러 유니트 사용으로 프리 런 리프레쉬 방식, 입출력 동기 리프레쉬 방식 중 선택 가능

컨트롤러 NJ 시리즈의 MC 기능 모듈 사용으로 축으로 취급해 모션 제어 명령에서 사용 가능

래치 기능 탑재 (내부 신호 1 점, 외부 입력 신호 2 점)

펄스주기 측정 기능 탑재

32 비트 카운터 (80000000 ~ 7FFFFFFFHEX)

최대 계수 속도 4MHz (라인 리시버 : 4MHz, 오픈 콜렉터 : 500KHz)

변화 시각 취득 기능 탑재

카운터의 최대값, 최소값 설정 가능

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 정보

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득품), C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득품) CU : cUL, N : NK, L : 로이드, CE : EC 지령, KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의하십시오.

인크리멘탈 엔코더 입력 유니트

유형	상품 명칭	사양						형식		해외 규격
유형	상품 명칭	카운터 채널수	입력사양	최대응답 주파수	외부 입력 기능	인코더 공급전원	단자대	형식		해외 규격
NX 시리즈 위치 인터페이스 유니트	입력 유니트	1	전압 입력 : DC24V 싱크 입력	단상 500kHz (위상차 4 체배 125kHz)	3 점 (래치 입력, 리셋 입력, 게이트 입력 에서 선택 가능)	DC24V, 0.3A/CH	푸시 인 타입	◎	NX-EC0122	UC1 CE, KC
		2	전압 입력 : DC24V 싱크 입력	단상 500kHz (위상차 4 체배 125kHz)	-	DC24V, 0.3A/CH	푸시 인 타입	◎	NX-EC0222
		1	라인 리시버 입력	단상 500kHz (위상차 4 체배 125kHz)	3 점 (래치 입력, 리셋 입력, 게이트 입력 에서 선택 가능)	DC24V, 0.3A/CH	푸시 인 타입	◎	NX-EC0142

옵션 품

상품 명칭	사양	형식		해외 규격
오배선 삽입 방지 핀	10 대분 (단자대용 30 개, 유니트 본체용 30 개)	◎	NX-AUX02	-

부속품

부속품은 없습니다.

Specifications

공통 일반 사양

항목		사양
구조		반내 내장형
접지 방법		D종 접지 (제 3종 접지)
사용 환경	사용 주위 온도	0 ~ 55 ℃
	사용 주위 습도	10 ~ 95 % RH (결로 및 결빙되지 않을 것)
	사용 주위 환경	부식성 가스가 없을 것
	저장 주위 온도	-25 ~ +70 ℃ (결로 및 결빙되지 않을 것)
	사용 고도	2,000 m 이하
	오염도	오염 등급 2 이하 : JIS B3502, IEC61131-2에 적합
	내 노이즈 성	IEC61000-4-4 준수, 2kV (전원선)
	과전압 카테고리	카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
	EMC 내성 레벨	영역 B
	내진동	IEC60068-2-6에 준거 5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
	내충격	IEC60068-2-27에 준거, 147m / s ² X, Y, Z 각 방향 3 회
적합 규격		cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick 한국 전파법 등록

개별 사양

인크리먼트 타입 엔코더 입력 유니트 1CH NX-EC0122

카운터 기능
유니트 명칭		입력 유니트	형식	NX-EC0122
축수		1CH	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식		프리 런 리프레쉬, 입출력 동기 리프레쉬 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 3 점
입력 형태		전압 입력 (24V)
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (1/2/4 체배), 펄스 + 방향 입력, 가감산 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터, 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 레이트 측정, 펄스주기 측정
전압 입력 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 %, -15 %)	ON 전압	DC19.6V 이상 / 3mA 이상
	입력 전류	4.2mA TYP. (DC24V)	OFF 전압	DC4.0V 이하 / 1mA 이하
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 체배 125kHz), Z 상 : 125kHz
	내부 I / O 커먼처리	PNP
외부 입력부 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 %, -15 %)	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상
	입력 전류	4.6mA TYP. (DC24V)	OFF 전압 / OFF 전류	DC4.0V 이하 / 1mA 이하
	ON / OFF 응답 시간	1μs 이하 / 2μs 이하
	내부 I / O 공통 처리	PNP
외형 치수		12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항		절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 %, -15 %)	I / O 전원 공급용 단자 전류 용량	IOV : 0.3A / 단자 이하(인코더 공급부), 0.1A / 단자 이하 (엔코더 공급부 이외) IOG : 0.3A / 단자 이하 (엔코더 공급 급부), 0.1A / 단자 이하 (엔코더 공급부 제외)
NX 유니트 전원 소비 전력		0.95W	I / O 전원 소비 전류	소비 없음
질량		70g

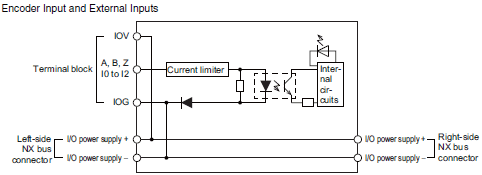

회로 구성
설치 방향 및 제한		설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
고장 감지 기능		무	보호 기능	무

* 연결하는 통신 커플러 유니트와 CPU 유니트에 따라 자동으로 설정됩니다.

엔코더 입력 유니트 2CH NX-EC0222

카운터 기능
유니트 명칭		인크리멘탈 엔코더 입력 유니트	형식	NX-EC0222
축수		2CH	외부 접속 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식		프리 런 리프레쉬, 입출력 동기 리프레쉬 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 없음
입력 형태		전압 입력 (24V)
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (1/2/4 체배), 펄스 + 방향 입력, 가감산 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터, 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 레이트 측정, 펄스주기 측정
전압 입력 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 %, -15 %)	ON 전압	DC19.6V 이상 / 3mA 이상
	입력 전류	4.2mA TYP. (DC24V)	OFF 전압	DC4.0V 이하 / 1mA 이하
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 체배 125kHz), Z 상 : 125kHz
	내부 I / O 공통 처리	PNP
외부 입력부 사양
	입력 전압	-	ON 전압 / ON 전류	-
	입력 전류	-	OFF 전압 / OFF 전류	-
	ON / OFF 응답 시간	-
	내부 I / O 공통 처리	-
외형 치수		12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항		절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 %, -15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.3A / 단자 이하 IOG : 0.3A / 단자 이하
NX 유니트 전원 소비 전력		0.95W	I / O 전원 소비 전류	소비 없음
질량		65g

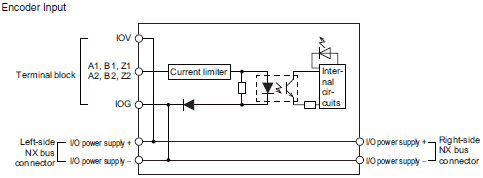

회로 구성
설치 방향 및 제한		설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
고장 감지 기능		무	보호 기능	무

* 연결하는 통신 커플러 유니트와 CPU 유니트에 따라 자동으로 설정됩니다.

인크리먼트 타입 엔코더 입력 유니트 1CH NX-EC0142

카운터 기능
유니트 명칭		입력 유니트	형식	NX-EC0142
축수		1CH	외부 접속 단자	스크류리스 클램프 단자대 (12 단자 × 2)
I / O 리프레쉬 방식		프리 런 리프레쉬, 입출력 동기 리프레쉬 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 3 점
입력 형태		라인 리시버 입력
카운트 단위		펄스
펄스 입력 방식		위상차 펄스 (1/2/4 테이 배), 펄스 + 방향 입력, 가감산 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터, 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 레이트 측정, 펄스 주기 측정
라인 드라이버 사양
	입력 전압	EIA 표준 RS-422-A 라인 드라이버 레벨	"H"레벨 입력 전압	VIT + : 0.1V 이상
	입력 임피던스	120 Ω ± 5 %	"L"레벨 입력 전압	VIT-:-0.1V 이하
	히스테리시스 전압	Vhys (VIT +-VIT-) : 60mV
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 체배 125kHz), Z 상 : 125kHz
	엔코더 용 5V 전원	출력 전압 : DC5V 출력 전류 : 최대 500mA
외부 입력부 사양
	입력 전압	DC20.4 ~ 28.8V DC24V +20 %, -15 %)	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상
	입력 전류	3.5mA TYP. (DC24V)	OFF 전압 / OFF 전류	DC5.0V 이하 / 1mA 이하
	ON / OFF 응답 시간	1μs 이하 / 1μs 이하
	내부 I / O 공통 처리	PNP
외형 치수		24 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항		절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 %, -15 %)	I / O 전원 공급용 단자 전류 용량	IOV : 0.1A / 단자 이하 IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력		1.05W	I / O 전원 소비 전류	30mA
질량		130g

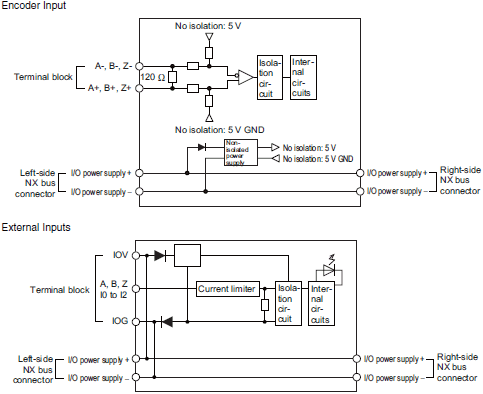

회로 구성
설치 방향 및 제한		설치 방향 : 6방향 가능 제한 : 없음
단자 접속도
고장 감지 기능		무	보호 기능	무

* 연결하는 통신 커플러 유니트와 CPU 유니트에 따라 자동으로 설정됩니다.

Dimensions

인크리먼트 타입 인코더 유니트

NX-EC0122/0222

NX-EC0142
