온도 입력 유니트



상품 명칭	사양							NX  유니트  전원 소비 전력	형식
	입력 점수	입력 종별	분해능	기준 정밀도 (주위 온도  25 ℃)	변환 시간	I / O 리프  레쉬 방식	단자대
열전대 입력 타입	2 점	열전대	0.1 ℃  이하 *	"입력 유형,  측정 온도 별  기준 정밀도  · 온도 계수  목록"참조	250ms / 단위	프리 런 리프레쉬 방식	16  단자	0.90W  이하	◎	NX-TS2101
	4 점						16  단자  x2	1.30W  이하	◎	NX-TS3101
측온  저항체 입력 타입	2 점	측온  저항체	0.1 ℃  이하				16  단자	0.90W  이하	◎	NX-TS2201
	4 점						16  단자  x2	1.30W  이하	◎	NX-TS3201



* 입력 종류가 R, S, W의 경우 0.2 ℃ 이하입니다.





옵션 품

부속품

공통 일반 사양

개별 사양

온도 입력 유니트 (열전대 입력 타입) 2 점 NX-TS2101



유니트 명칭	온도 입력 유니트  (열전대 입력 타입)	형식	NX-TS2101
점수	2 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	온도 센서	K, J, T, E, L, U, N, R, S, B,  WRe5-26, PL Ⅱ
		입력 변환 범위	입력 범위의 ± 20 ° C
		절대 최대 정격	± 130mV
		입력 임피던스	20kΩ 이상
		분해능	0.1 ° C 이하 * 1
		기준 정밀도	* 2
		온도 계수	* 2
		냉 접점 보상 오차	± 1.2 ° C * 3 * 4
		입력 단선 검출 전류	약 0.1μA
예열 시간	30 분	변환 시간	250ms / 유니트
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	입력과 NX 버스 간 :  전원 = 트랜스 신호 = 옵토 커플러  각 입력 간 :  전원 = 트랜스 신호 = 옵토 커플러
절연 저항	절연된  회로간 20MΩ 이상  (DC100V에서)	내전압	절연된 회로간 AC510V,  1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급없음	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류	소비 없음
질량	70g 이하
설치 방향 및 제한	설치 방향 : 6 방향 가능  제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.  상세사항에 대해서는 「열전대 입력 타입의 냉접점 보상 오차 사양」을 참조해 주십시오.
단자 접속도



* 1. 입력 종별이 R, S, W의 경우 0.2 ° C 이하가 됩니다.
* 2 "입력 유형, 측정 온도별 다른 기준정밀도 · 온도 계수 목록"을 참조하십시오.
* 3. 이 냉 접점 보상 오차는 냉 접점 센서가 장착된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환해 주십시오.
* 4. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오.

온도 입력 유니트 (열전대 입력 타입) 4 점 NX-TS3101



유니트 명칭	온도 입력 유니트  (열전대 입력 타입)	형식	NX-TS3101
점수	4 점	외부 접속 단자	스크류리스 클램프 단자대 (16 단자 × 2)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	온도 센서	K, J, T, E, L, U, N, R, S, B,  WRe5-26, PL Ⅱ
		입력 변환 범위	입력 범위의 ± 20 ° C
		절대 최대 정격	± 130mV
		입력 임피던스	20kΩ 이상
		분해능	0.1 ° C 이하 * 1
		기준 정확도	* 2
		온도 계수	* 2
		냉 접점 보상 오차	± 1.2 ° C * 3 * 4
		입력 단선 검출 전류	약 0.1μA
예열 시간	30 분	변환 시간	250ms / 유니트
외형 치수	24 (W) × 100 (H) × 71 (D)	절연 방식	입력과 NX 버스 사이 :  전원 = 트랜스, 신호 = 포토 커플러  각 입력 사이 :  전원 = 트랜스, 신호 = 포토 커플러
절연 저항	절연된 회로 간 20MΩ 이상  (DC100V에서)	내전압	절연된 회로 간 AC510V,  1 분간, 누설 전류 5mA 이하
I / O 전원 공급 방법	공급없음	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.30W 이하	I / O 전원 소비 전류	소비 없음
질량	140g 이하
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.  상세사항에 대해서는 「열전대 입력 타입의 냉접점 보상 오차 사양」을 참조해 주십시오.
단자 접속도



* 1. 입력 종별이 R, S, W의 경우 0.2 ° C 이하가 됩니다.
* 2 "입력 유형, 측정 온도 별 기준도 · 온도 계수 목록"을 참조하십시오.
* 3.이 냉 접점 보상 오차는 냉 접점 센서가 장착된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환해 주십시오.
* 4. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오.

온도 입력 유니트 (측온 저항체 입력 타입) 2 점 NX-TS2201



유니트 명칭	온도 입력 유니트  (측온 저항체 입력 타입)	형식	NX-TS2201
점수	2 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	온도 센서	Pt100 (3 선) / Pt1000 (3 선)
		입력 변환 범위	입력 범위의 ± 20 ℃
		입력 검출 전류	약 0.25mA
		분해능	0.1 ℃ 이하
		기준 정확도	* 1
		온도 계수	* 1
		도체 저항의 영향	0.06 ℃ / Ω 이하  (단 20Ω 이하로 할 것)
		예열 시간	5 분
변환 시간	250ms / 유니트
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	입력과 NX 버스 간 :  전원 = 트랜스 신호 = 옵토 커플러  각 입력 간 :  전원 = 트랜스 신호 = 옵토 커플러
절연 저항	절연된  회로간 20MΩ 이상  (DC100V에서)	내전압	절연된 회로간 AC510V,  1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급없음	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류	소비 없음
질량	70g 이하
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

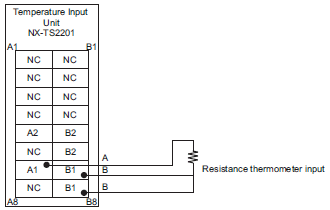

단자 접속도



온도 입력 유니트 (측온 저항체 입력 타입) 4 점 NX-TS3201



유니트 명칭	온도 입력 유니트  (측온 저항체 입력 타입)	형식	NX-TS3201
점수	4 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	온도 센서	Pt100 (3 선) / Pt1000 (3 선)
		입력 변환 범위	입력 범위의 ± 20 ℃
		입력 검출 전류	약 0.25mA
		분해능	0.1 ℃ 이하
		기준 정확도	* 1
		온도 계수	* 1
		도체 저항의 영향	0.06 ℃ / Ω 이하  (단 20Ω 이하로 할 것)
		예열 시간	5 분
변환 시간	250ms / 유니트
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	입력과 NX 버스 간 :  전원 = 트랜스 신호 = 옵토 커플러  각 입력 간 :  전원 = 트랜스 신호 = 옵토 커플러
절연 저항	절연된  회로 간 20MΩ 이상  (DC100V에서)	내전압	절연된 회로 간 AC510V,  1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급없음	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.30W 이하	I / O 전원 소비 전류	소비 없음
질량	140g 이하
설치 방향 및 제한	설치 방향 : 6 방향 가능  제한 : 없음

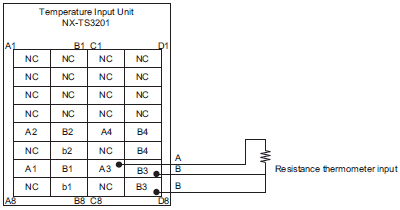

단자 접속도



입력 유형, 측정 온도별 기준정밀도 · 온도 계수 목록 * 1

* 2. 열전대 입력 타입의 온도 입력 유니트는 냉 접점 센서가 장착된 단자대와 온도 입력 유니트 본체와의 세트로 전체 정확도를 보장합니다. 동일한 교정 관리 No.의 단자대와 온도 입력 유니트 본체를 세트로, 또한 24mm 폭 형식의 경우는 더욱 좌우의 단자대를 올바르게 장착하여 사용하십시오.

열전대 입력 유형의 냉접점 보상 오차의 사양

온도 입력 유니트 (측온 저항체 입력 타입)
NX-TS □ □ □ □

1) 폭: 12mm

2) 폭: 24mm
