제품명 NX시리즈 디지털 출력 유니트 NX-OD/OC
상품설명
Features

EtherCAT 커플러에 장착하여 고속 I / O 리프레쉬 실현 가능

컨트롤러 제어주기에 동기화 된 I / O 리프레쉬 가능 (동기 리프레쉬)

고속 타입의 ON / OFF 응답 시간 100ns 이하로 고속 정밀 제어를 실현

탈착 가능한 단자대를 채용하여 유지 보수성을 향상

스크류리스 클램프 단자대로 배선 공수를 대폭 절감

유니트 폭 12mm로 공간 절약

4 점, 8 점, 16 점 타입이있어, 장치에 적합한 I / O 구성 가능



Lineup
※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 정보

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득품), C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득품) CU : cUL, N : NK, L : 로이드, CE : EC 지령, KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의하십시오.

트랜지스터 출력 유니트


유형 상품
명칭		 사양 NX 유니트
전원
소비전력		 형식 해외
규격
출력
점수		 NPN /
PNP		 정격
전압		 최대
부하
전류		 ON / OFF
응답 시간		 I / O
리프레쉬
방식
NX
시리즈
디지털
출력
유니트
트랜지스터
출력 유니트
3186_lu_1_​​1
 4 점 NPN DC12
~ 24V		 0.5A /
점,
2A /
유니트		 0.1ms 이하 /
0.8ms 이하		 프리 런/
입출력
동기		 0.55W
이하		 ◎ NX-OD3121 UC1,
CE,
KC
DC24V 300ns 이하 /
300ns 이하		 0.50W
이하		 ◎ NX-OD3153
PNP 0.5ms 이하 /
1.0ms 이하		 0.55W
이하		 ◎ NX-OD3256
300ns 이하 /
300ns 이하		 0.50W
이하		 ◎ NX-OD3257
8 점 NPN DC12
~ 24V		 0.5A /
점,
4A /
유니트		 0.1ms 이하 /
0.8ms 이하		 0.55W
이하		 ◎ NX-OD4121
PNP DC24V 0.5ms 이하 /
1.0ms 이하		 0.65W
이하		 ◎ NX-OD4256
16 점 NPN DC12
~ 24V		 0.1ms 이하 /
0.8ms 이하		 0.65W
이하		 ◎ NX-OD5121
PNP DC24V 0.5ms 이하 /
1.0ms 이하		 0.70W
이하		 ◎ NX-OD5256


릴레이 출력 유니트


유형 상품
명칭		 사양 NX 유니트
전원
소비전력		 형식 해외
규격
출력
점수		 릴레이
유형		 최대 개폐 능력 ON / OFF
응답 시간		 I / O 리
프레쉬
방식
NX
시리즈
디지털
출력
유니트
릴레이
출력 유니트
3186_lu_2_1
 2 점 NO AC250V /
2A (cosφ = 1)
AC250V /
2A (cosφ = 0.4)
DC24V/2A,
4A / 단위		 15ms 이하 /
15ms 이하		 프리 런 0.80W
이하		 ◎ NX-OC2633 UC1,
CE,
KC


옵션 품


상품 명칭 사양 형식 해외 규격
오배선 삽입 방지 핀 10 대분 (단자대용 30 개, 유니트 본체용 30 개) ◎ NX-AUX02 -

Specifications

공통 일반 사양


항목 사양
구조 반내 내장형
접지 방법 D 종 접지 (제 3 종 접지)
사용 환경 사용 주위 온도 0 ~ 55 ℃
사용 주위 습도 10 ~ 95 % RH (결로 및 결빙되지 않을 것)
사용 주위 환경 부식성 가스가 없을 것
저장 주위 온도 -25 ~ +70 ℃ (단, 결로 및 결빙되지 않을 것)
사용 고도 2,000 m 이하
오염도 오염 등급 2 이하 : JIS B3502, IEC61131-2에 적합
내 노이즈 성 IEC61000-4-4 준수, 2kV (전원선)
과전압 카테고리 카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
EMC 내성 레벨 영역 B
내진동 * IEC60068-2-6에 준거
5 ~ 8.4Hz 진폭 3.5mm,  8.4 ~ 150Hz 가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
내충격 * IEC60068-2-27에 준거, 147m / s 2 X, Y, Z 각 방향 3 회
적합 규격 cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick,
한국 전파법 등록

* 릴레이 출력 유니트에 대해서는 개별적 사양란을 참조하십시오.

개별 사양

트랜지스터 출력 유니트 4 점 NX-OD3121


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD3121
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_2_1
 내부 I / O 커먼선 처리 NPN
정격 전압 DC12 ~ 24V
사용 부하 전압 범위 DC10.2 ~ 28.8V
최대 부하 전류 0.5A / 점, 2A/NX 단위
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 0.1ms 이하 / 0.8ms 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 포토 커플러 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자 전류 용량 IOV : 0.5A/1pin 이하,
IOG : 0.5A/1pin 이하
NX 유니트
전원 소비 전력		 0.55W 이하 I / O 전원 소비 전류 10mA 이하
질량 70g 이하

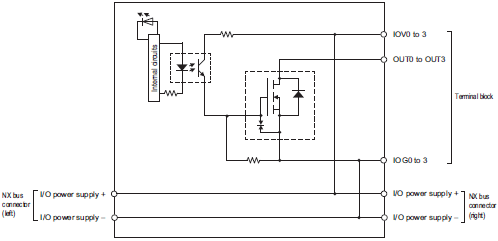

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

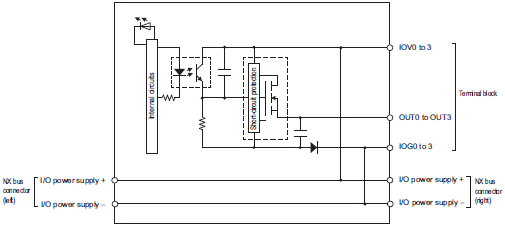

단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 무


트랜지스터 출력 유니트 4 점 NX-OD3153


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD3153
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_3_1
 내부 I / O 커먼선 처리 NPN
정격 전압 DC24V
사용 부하 전압 범위 DC15 ~ 28.8V
최대 부하 전류 0.5A / 점, 2A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 300ns 이하 / 300ns 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 디지털 아이솔레이터 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자 전류 용량 IOV : 0.5A / 단자 이하
IOG : 0.5A / 단자 이하
NX 유니트 전원
소비 전력		 0.50W 이하 I / O 전원 소비 전류 30mA 이하
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

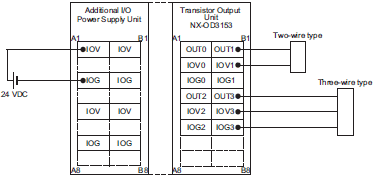

단자 접속도
단선 / 단락 감지 기능 무 보호 기능 무


트랜지스터 출력 유니트 4 점 NX-OD3256


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD3256
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_4_1
 내부 I / O 커먼선 처리 PNP
정격 전압 DC24V
사용 부하 전압 범위 DC15 ~ 28.8V
최대 부하 전류 0.5A / 점, 2A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 0.5ms 이하 / 1.0ms 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 포토 커플러 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원
공급 방법		 NX 버스에서 공급 I / O 전원 단자 전류 용량 IOV : 0.5A / 단자 이하
IOG : 0.5A / 단자 이하
NX 유니트
전원 소비 전력		 0.55W 이하 I / O 전원 소비 전류 20mA 이하
질량 70g 이하

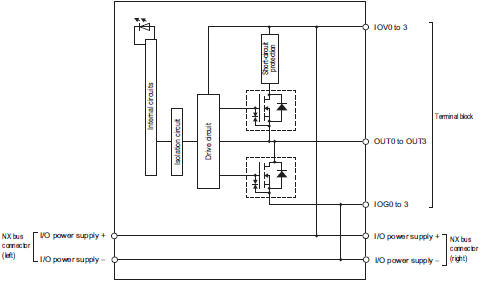

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

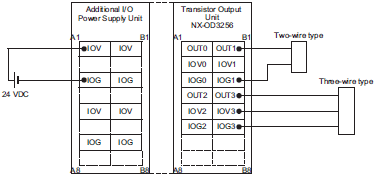

단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 유 (부하 단락 보호 기능 제공)


트랜지스터 출력 유니트 4 점 NX-OD3257


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD3257
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_5_1
 내부 I / O 커먼선 처리 PNP
정격 전압 DC24V
사용 부하 전압 범위 DC15 ~ 28.8V
최대 부하 전류 0.5A / 점, 2A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 300ns 이하 / 300ns 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 디지털 아이솔레이터 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자 전류 용량 IOV : 0.5A / 단자 이하
IOG : 0.5A / 단자 이하
NX 유니트
전원 소비 전력		 0.50W 이하 I / O 전원 소비 전류 40mA 이하
질량 70g 이하

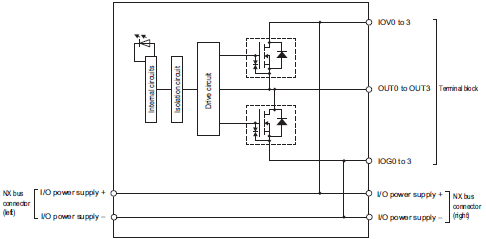

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

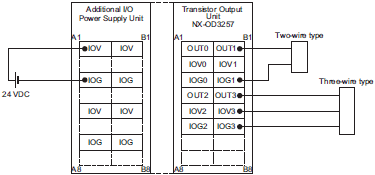

단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 유 (부하 단락 보호 기능 제공)


트랜지스터 출력 유니트 8 점 NX-OD4121


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD4121
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_6_1
 내부 I / O 커먼선 처리 NPN
정격 전압 DC12 ~ 24V
사용 부하 전압 범위 DC10.2 ~ 28.8V
최대 부하 전류 0.5A / 점, 4A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA
잔류 전압 1.5V 이하
ON / OFF 응답 시간 0.1ms 이하 / 0.8ms 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 포토 커플러 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자 전류 용량 IOV : 0.5A / 단자 이하
NX 유니트
 전원 소비 전력		 0.55W 이하 I / O 전원 소비 전류 10mA 이하
질량 70g 이하

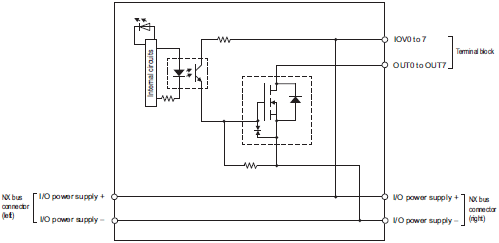

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

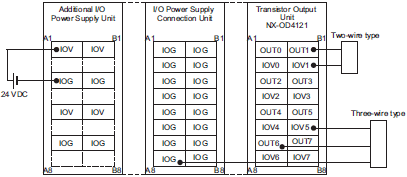

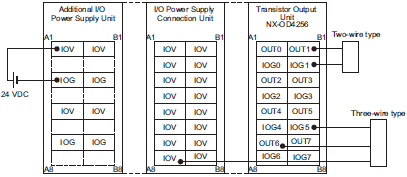

단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 무


트랜지스터 출력 유니트 8 점 NX-OD4256


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD4256
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_7_1
 내부 I / O 커먼선 처리 PNP
정격 전압 DC24V
사용 부하 전압 범위 DC15 ~ 28.8V
최대 부하 전류 0.5A / 점, 4A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 0.5ms 이하 / 1.0ms 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 포토 커플러 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자
전류 용량		 IOG : 0.5A / 단자 이하
NX 유니트
전원 소비 전력		 0.65W 이하 I / O 전원 소비 전류 30mA 이하
질량 70g 이하

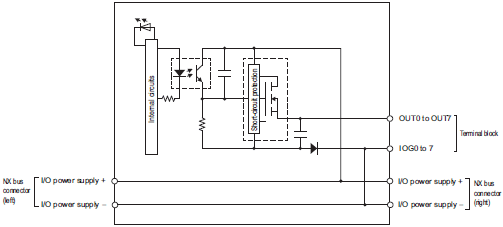

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 유 (부하 단락 보호 기능 제공)


트랜지스터 출력 유니트 16 점 NX-OD5121


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD5121
점수 16 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_8_1
 내부 I / O 커먼선 처리 NPN
정격 전압 DC12 ~ 24V
사용 부하 전압 범위 DC10.2 ~ 28.8V
최대 부하 전류 0.5A / 점, 4A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 0.1ms 이하 / 0.8ms 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 포토 커플러 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원
단자 전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 0.65W 이하 I / O 전원 소비 전류 20mA 이하
질량 70g 이하

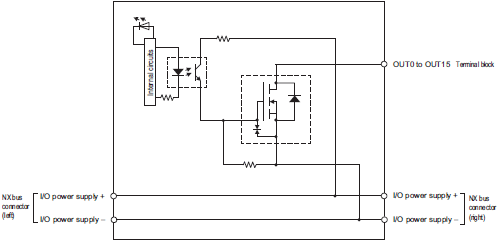

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

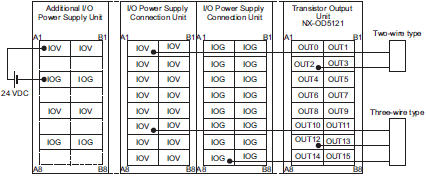

단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 무


트랜지스터 출력 유니트 16 점 NX-OD5256


단위 명칭 트랜지스터 출력 유니트 형식 NX-OD5256
점수 16 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED, 출력 표시 LED
3186_sp_9_1
 내부 I / O 커먼선 처리 PNP
정격 전압 DC24V
사용 부하 전압 범위 DC15 ~ 28.8V
최대 부하 전류 0.5A / 점, 4A/NX 유니트
최대 돌입 전류 4.0A / 점, 10ms 이하
누설 전류 0.1mA 이하
잔류 전압 1.5V 이하
ON / OFF 응답 시간 0.5ms 이하 / 1.0ms 이하

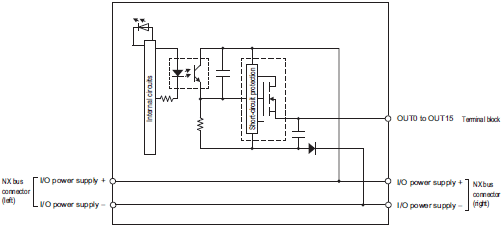

외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 포토 커플러 절연
절연 저항 절연된 회로 간 20MΩ
이상 (DC100V에서)		 내전압 절연된 회로 간 AC510V,
1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원
단자 전류 용량		 I / O 전원 단자 없음
NX 유니트
 전원 소비 전력		 0.70W 이하 I / O 전원 소비 전류 40mA 이하
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음

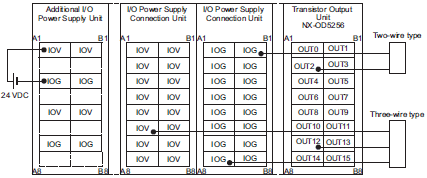

단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 유 (부하 단락 보호 기능 제공)


릴레이 출력 유니트 2 개 독립 접점 NX-OC2633


단위 명칭 릴레이 출력 유니트 형식 NX-OC2633
점수 2 점 독립 접점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED, 출력 표시 LED
3186_sp_10_1
 릴레이 유형 NO 접점
최대 개폐 능력 AC250V/2A (cosφ = 1),
AC250V/2A (cosφ = 0.4),
DC24V/2A, 4A / 단위
최소 개폐 능력 DC5V, 1mA
릴레이 수명 전기적 : 10 만회 *
기계적 : 2,000 만회		 ON / OFF 응답 시간 15ms 이하 / 15ms 이하
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 릴레이 절연
절연 저항 A1/B1 단자와 A3/B3 단자 간 :
20MΩ 이상 (DC500V에서)
외부 단자와 내부 회로 간 :
20MΩ 이상 (DC500V에서)
내부 회로와 GR 간 : 20MΩ 이상
(DC100V에서)
외부 단자 일괄과 GR 간 : 20MΩ 이상
(DC500V에서)		 내전압 A1/B1 단자와 A3/B3 단자 간 :
AC2300V 1 분간 누설 전류 5mA 이하
외부 단자와 GR 간 : AC2300V,
1 분간 누설 전류 5mA 이하
외부 단자와 내부 회로 간 :
AC2300V 1 분간 누설 전류 5mA 이하
내부 회로와 GR 간 : AC510V, 1 분간
누설 전류 5mA 이하
내진동 IEC60068-2-6에 준거
5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz　
가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분
× 소인 회수 10 회 = 총 100 분)		 내충격 100m / s 2 X, Y, Z 각 방향 3 회
I / O 전원
공급 방법		 외부에서 공급 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 0.80W 이하 I / O 전원
소비 전류		 소비 없음
질량 65g 이하

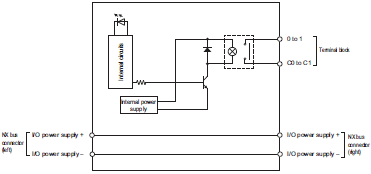

회로 구성
설치 방향
및 제한		 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
단선 / 단락
감지 기능		 무 보호 기능 무

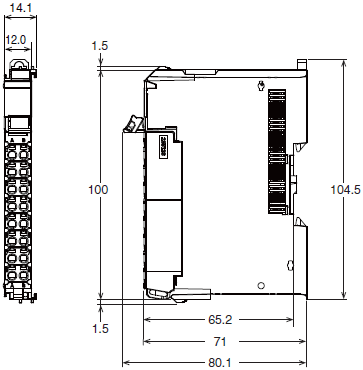

Dimensions

디지털 출력 유니트
NX-OD □ □ □ □ / NX-OC2633
폭: 12mm
