EtherCAT 커플러에 장착하여 고속 I / O 리프레쉬 실현 가능

컨트롤러 제어주기에 동기화 된 I / O 리프레쉬 가능 (동기 리프레쉬)

고속 타입의 ON / OFF 응답 시간 100ns 이하로 고속 정밀 제어를 실현

탈착 가능한 단자대를 채용하여 유지 보수성을 향상

스크류리스 클램프 단자대로 배선 공수를 대폭 절감

유니트 폭 12mm로 공간 절약

4 점, 8 점, 16 점 타입이있어, 장치에 적합한 I / O 구성 가능

해외 규격 정보

디지털 입력 유니트



유형	상품  명칭	사양						NX 유  니트  전원  소비  전력	형식		해외 규격
		입력 점수	NPN / PNP	입력  전압	ON /  OFF  응답  시간	입력 전류	I / O 리프레쉬  방식
NX  시리즈 디지털 입력  유니트	DC 입력 유니트	4 점	NPN	DC12  ~ 24V	20μs  이하 /  400μs 이하	6mA TYP.  (DC24V)	프리 런 /  입출력 동기	0.50W 이하	◎	NX-ID3317	UC1, CE, KC
				DC24V	100ns 이하 /  100ns 이하	3.5mA TYP. (DC24V)		0.55W 이하	◎	NX-ID3343
			PNP	DC12  ~ 24V	20μs  이하 /  400μs 이하	6mA TYP.  (DC24V)		0.50W 이하	◎	NX-ID3417
				DC24V	100ns 이하 /  100ns 이하	3.5mA TYP. (DC24V)		0.55W 이하	◎	NX-ID3443
		8 점	NPN		20μs  이하 /  400μs 이하	3.5mA TYP. (DC24V)		0.50W 이하	◎	NX-ID4342
			PNP			3.5mA TYP. (DC24V)		0.50W 이하	◎	NX-ID4442
		16 점	NPN			2.5mA TYP. (DC24V)		0.55W 이하	◎	NX-ID5342
			PNP			2.5mA TYP. (DC24V)		0.55W 이하	◎	NX-ID5442



옵션 품

공통 일반 사양

개별 사양

DC 입력 유니트 4 점 NX-ID3317



단위 명칭	DC 입력 유니트	형식	NX-ID3317
점수	4 점	외부 접속 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	NPN
		정격 입력 전압	DC12 ~ 24V (DC9 ~ 28.8V)
		입력 전류	6mA TYP (DC24V), 정전류
		ON 전압 / ON 전류	DC9V 이상 / 3mA 이상 (IOV와 각 신호 간)
		OFF 전압 / OFF 전류	DC2V 이하 / 1mA 이하 (IOV와 각 신호 간)
		ON / OFF 응답 시간	20μs 이하 / 400μs 이하
		입력 필터 시간	필터없음, 0.25ms, 0.5ms, 1ms  (공장 출하시 설정), 2ms, 4ms, 8ms,  16ms, 32ms, 64ms, 128ms, 256ms
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.1A / 단자 이하  IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.50W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하

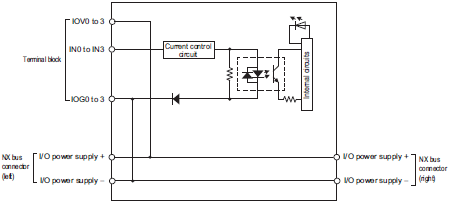

회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

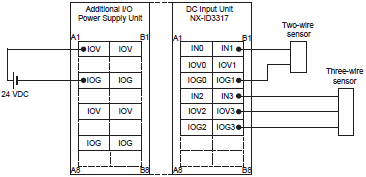

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 4 점 NX-ID3343



단위 명칭	DC 입력 유니트	형식	NX-ID3343
점수	4 점	외부 접속 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	NPN
		정격 입력 전압	DC24V (DC15 ~ 28.8V)
		입력 전류	3.5mA TYP. (DC24V), 정전류
		ON 전압 / ON 전류	DC15V 이상 / 3mA 이상 (IOV와 각 신호 간)
		OFF 전압 / OFF 전류	DC5V 이하 / 1mA 이하 (IOV와 각 신호 간)
		ON / OFF 응답 시간	100ns 이하 / 100ns 이하
		입력 필터 시간	필터없음, 1μs, 2μs, 4μs, 8μs  (공장 출하시 설정), 16μs, 32μs,  64μs, 128μs, 256μs
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.1A / 단자 이하 IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.55W 이하	I / O 전원 소비 전류	30mA 이하
질량	65g 이하

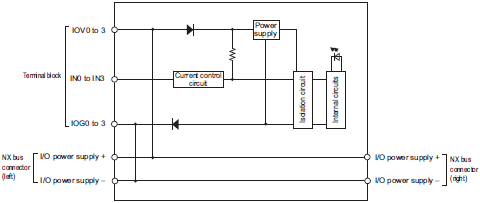

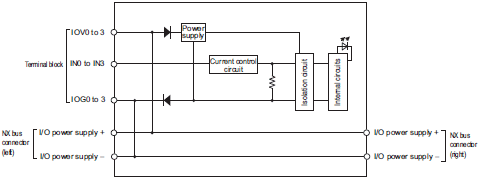

회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

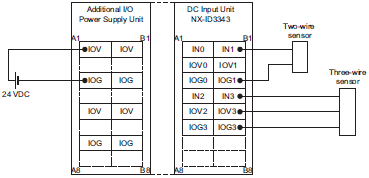

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 4 점 NX-ID3417



단위 명칭	DC 입력 유니트	형식	NX-ID3417
점수	4 점	외부 접속 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	PNP
		정격 입력 전압	DC12 ~ 24V (DC9 ~ 28.8V)
		입력 전류	6mA TYP (DC24V), 정전류
		ON 전압 / ON 전류	DC9V 이상 / 3mA 이상 (IOG와 각 신호 간)
		OFF 전압 / OFF 전류	DC2V 이하 / 1mA 이하 (IOG와 각 신호 간)
		ON / OFF 응답 시간	20μs 이하 / 400μs 이하
		입력 필터 시간	필터없음, 0.25ms, 0.5ms, 1ms  (공장 출하시 설정), 2ms, 4ms, 8ms,  16ms, 32ms, 64ms, 128ms, 256ms
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.1A / 단자 이하  IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.50W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 4 점 NX-ID3443



단위 명칭	DC 입력 유니트	형식	NX-ID3443
점수	4 점	외부 접속 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	PNP
		정격 입력 전압	DC24V (DC15 ~ 28.8V)
		입력 전류	3.5mA TYP. (DC24V), 정전류
		ON 전압 / ON 전류	DC15V 이상 / 3mA 이상 (IOG와 각 신호 간)
		OFF 전압 / OFF 전류	DC5V 이하 / 1mA 이하 (IOG와 각 신호 간)
		ON / OFF 응답 시간	100ns 이하 / 100ns 이하
		입력 필터 시간	필터없음, 1μs, 2μs, 4μs, 8μs  (공장 출하시 설정), 16μs, 32μs,  64μs, 128μs, 256μs
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.1A / 단자 이하  IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.55W 이하	I / O 전원 소비 전류	30mA 이하
질량	65g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

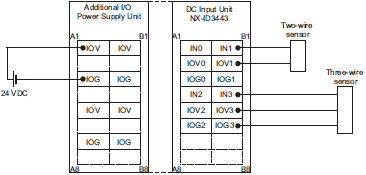

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 8 점 NX-ID4342



단위 명칭	DC 입력 유니트	형식	NX-ID4342
점수	8 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	NPN
		정격 입력 전압	DC24V (DC15 ~ 28.8V)
		입력 전류	3.5mA TYP. (DC24V), 정전류
		ON 전압 / ON 전류	DC15V 이상 / 3mA 이상 (IOV와 각 신호 간)
		OFF 전압 / OFF 전류	DC5V 이하 / 1mA 이하 (IOV와 각 신호 간)
		ON / OFF 응답 시간	20μs 이하 / 400μs 이하
		입력 필터 시간	필터없음, 0.25ms, 0.5ms, 1ms  (공장 출하시 설정), 2ms, 4ms, 8ms,  16ms, 32ms, 64ms, 128ms, 256ms
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOG : 0.1A / 단자 다음
NX 유니트 전원 소비 전력	0.50W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하

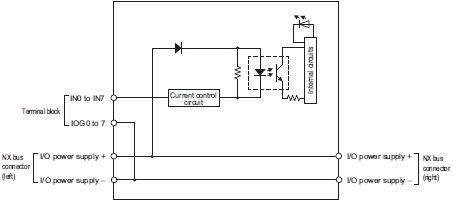

회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

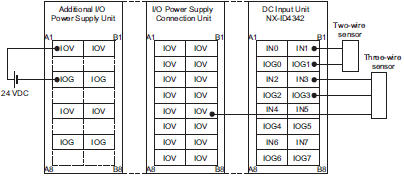

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 8 점 NX-ID4442



단위 명칭	DC 입력 유니트	형식	NX-ID4442
점수	8 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	PNP
		정격 입력 전압	DC24V (DC15 ~ 28.8V)
		입력 전류	3.5mA TYP. (DC24V), 정전류
		ON 전압 / ON 전류	DC15V 이상 / 3mA 이상 (IOG와 각 신호 간)
		OFF 전압 / OFF 전류	DC5V 이하 / 1mA 이하 (IOG와 각 신호 간)
		ON / OFF 응답 시간	20μs 이하 / 400μs 이하
		입력 필터 시간	필터없음, 0.25ms, 0.5ms, 1ms  (공장 출하시 설정), 2ms, 4ms, 8ms,  16ms, 32ms, 64ms, 128ms, 256ms
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.50W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하

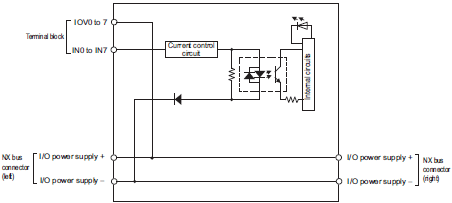

회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

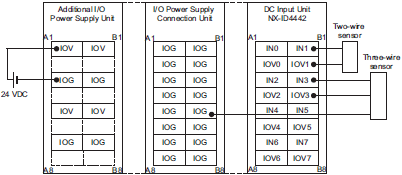

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 16 점 NX-ID5342



단위 명칭	DC 입력 유니트	형식	NX-ID5342
점수	16 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	NPN
		정격 입력 전압	DC24V (DC15 ~ 28.8V)
		입력 전류	2.5mA TYP. (DC24V), 정전류
		ON 전압 / ON 전류	DC15V 이상 / 2mA 이상 (IOV와 각 신호 간)
		OFF 전압 / OFF 전류	DC5V 이하 / 0.5mA 이하 (IOV와 각 신호 간)
		ON / OFF 응답 시간	20μs 이하 / 400μs 이하
		입력 필터 시간	필터없음, 0.25ms, 0.5ms, 1ms  (공장 출하시 설정), 2ms, 4ms, 8ms,  16ms, 32ms, 64ms, 128ms, 256ms
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.55W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하

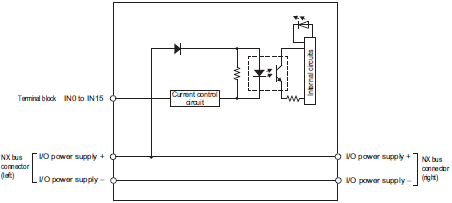

회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

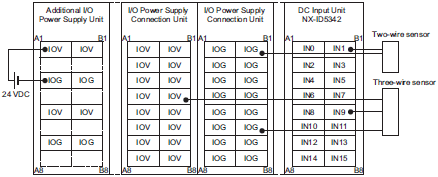

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무



DC 입력 유니트 16 점 NX-ID5442



단위 명칭	DC 입력 유니트	형식	NX-ID5442
점수	16 점	외부 접속 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 재생 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED, 입력 표시 LED	내부 I / O 커먼선 처리	PNP
		정격 입력 전압	DC24V (DC15 ~ 28.8V)
		입력 전류	2.5mA TYP. (DC24V), 정전류
		ON 전압 / ON 전류	DC15V 이상 / 2mA 이상 (IOG와 각 신호 간)
		OFF 전압 / OFF 전류	DC5V 이하 / 0.5mA 이하 (IOG와 각 신호 간)
		ON / OFF 응답 시간	20μs 이하 / 400μs 이하
		입력 필터 시간	필터없음, 0.25ms, 0.5ms, 1ms  (공장 출하시 설정), 2ms, 4ms, 8ms,  16ms, 32ms, 64ms, 128ms, 256ms
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연된 회로 간 20MΩ  이상 (DC100V에서)	내전압	절연된 회로 간 AC510V, 1 분간  누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.55W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하

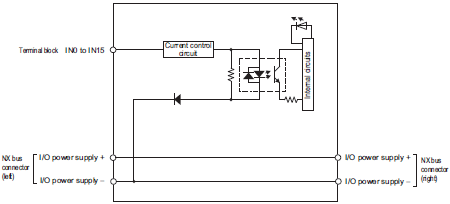

회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음

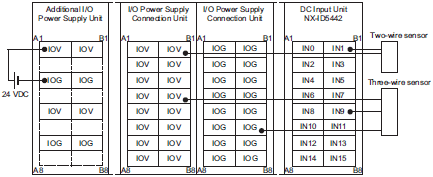

단자 접속도
단선 / 단락 감지 기능	무	보호 기능	무
