장애 발생시에도 안심할 수 있는 각종 기능 (스풀 기능, 가동 로그 기능)을 사용할 수 있습니다.
Lineup
※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다.무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.
해외 규격 정보
· 기호는 다음과 같습니다.U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득품), C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득품) CU : cUL, N : NK, L : 로이드, CE : EC 지령. · 사용 조건에 대해서는 문의하십시오.
NJ501 CPU 유니트
상품 명칭
사양
소비 전류 (A)
형식
해외 규격
입출력 점수 / 구성 장치 장착 대수 (최대 증설 랙 수)
프로그 램 용량
변수 용량
모션 축수
5V 계
24V 계
NJ501 CPU 유니트
2560 점 / 40 대 (증설 최대 3 랙)
20MB
2MB : 전원 차단 유지 4MB : 전원 차단 유지
64
1.90
-
NJ501-1520
UC1, N, L, CE, KC
32
NJ501-1420
16
NJ501-1320
자동화 소프트웨어 Sysmac Studio
신규 구입시는 DVD와 라이센스를 모두 구입해주십시오.DVD와 라이센스는 단독 구매도 가능합니다.라이센스 버전은 DVD 미디어는 포함되지 않습니다.
상품 명칭
사양
형식
해외 규격
라이센스수
미디어
Sysmac Studio 스탠다드 에디션 Ver.1. □ □
Sysmac Studio는 NJ 시리즈를 비롯해 머신 오토메이션 컨트롤러및 EtherCAT 슬레이브 등의 설정, 프로그래밍, 디버그, 유지 보수를 위한 종합 개발 환경을 제공하는 소프트웨어입니다. 다음의 환경에서 동작합니다. DVD 미디어에는 EtherNet / IP,DeviceNet, 시리얼 통신, 터치 판넬 작화( CX-Designer)를 위한 각 툴이 동봉되어 있습니다. 상세 사항은 Sysmac 시리즈 카탈로그(SBCZ-007)를 참조해 주십시오.
없음 (미디어 에만 해당)
DVD
◎
SYSMAC-SE200D
-
1 라이센스 판 *
-
◎
SYSMAC-SE201L
-
* Sysmac Studio는 멀티 라이센스 상품 (3,10,30,50 라이센스)도 있습니다.
EtherCAT / EtherNet / IP 통신 케이블 추천품
EtherCAT / EtherNet / IP 통신 케이블 추천품에 대해서는 "NJ 시리즈 NJ501 CPU 유니트"데이터 시트를 참조하십시오.
CPU 유니트 부속품
CPU 유니트에 부착되는 부속품으로는 다음과 같은 것이 있습니다.
항목
사양
배터리
CJ1W-BAT01
엔드 커버
CJ1W-TER01 (CPU 랙의 우측에 있어야 합니다)
엔드 플레이트
PFP-M (2 개)
메모리 카드 (플래시 메모리, 2GB)
HMC-SD291
Specifications
일반 사양
NJ 시리즈 NJ501 공통 사양은 "NJ 시리즈 NJ501 CPU 유니트"데이터 시트를 참조하십시오.
성능 사양
항목
NJ501-
1520
1420
1320
프로그래밍
CJ 유니트용 메모리 (변수 AT 지정으로 지정 가능)
확장 데이터 메모리 (EM)
32768 채널 × 25 뱅크 * (E0_0 ~ E18_32767)
* 스풀 기능을 사용할 때, DB 연결 서비스는 E9_0 ~ E18_32767을 사용합니다. 기타, NJ 시리즈 NJ501 공통 사양은 "NJ 시리즈 NJ501 CPU 유니트"데이터 시트를 참조하십시오.
기능 사양
NJ 시리즈 NJ501 공통 사양은 "NJ 시리즈 NJ501 CPU 유니트"데이터 시트를 참조하십시오.
NJ501-1 □ 20 전용 서포트 기능 목록
NJ501-□ □ □ □ 기능 이외에, NJ501-1 □ 20이 지원하는 기능 입니다.
항목
내용
대응 포트
내장 EtherNet / IP 포트

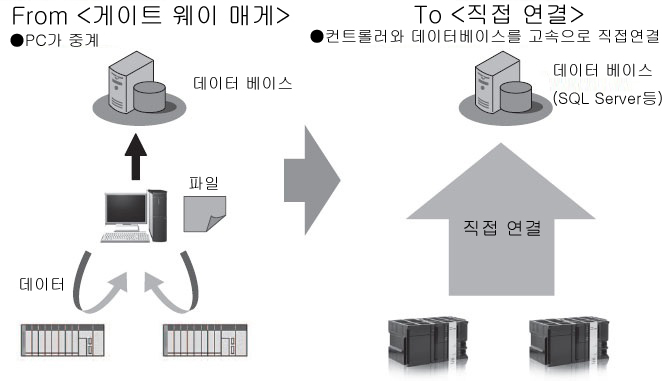

연결 가능한 DB
Microsoft Corporation 사 : SQL Server 2008/2008R2/2012 Oracle Corporation 사 : Oracle Database 10g/11g
DB 연결 수 (동시 접속 가능 DB 수)
최대 3 * 1
명령
대응 처리
NJ 시리즈 CPU 유니트의 DB 연결 명령에 따라 다음의 기능이 가능합니다. <레코드 삽입 (INSERT), 레코드 취득 (SELECT), 기록 갱신 (UPDATE), 레코드 삭제 (DELETE)>
INSERT 조작 가능한 컬럼 수
SQL Server : 최대 1024 컬럼 Oracle : 최대 1000 컬럼
UPDATE 조작 가능한 컬럼 수
SQL Server : 최대 1024 컬럼 Oracle : 최대 1000 컬럼
SELECT 조작 가능한 컬럼 수
SQL Server : 최대 1024 컬럼 Oracle : 최대 1000 컬럼
SELECT 조작 한 결과 레코드 수
최대 65535 요소, 최대 4MB
DB 연결 서비스의 동작 모드
-실행 모드 또는 테스트 모드 · 운영 모드 : DB 연결 명령 실행시, DB에 실제로 액세스 동작 · 테스트 모드 : DB 연결 명령 실행시, DB에 실제로 액세스하지 않고 정상적으로 종료 된 것처럼 동작
스풀 기능
장애 발생시 SQL 문장을 보류하고 복구시 SQL 문장을 다시하는 실행하는 기능. 스풀 용량 : 1MB * 2
실행 로그 기능
· 실행 로그 : DB연결 서비스 실행에 대한 로그. · 디버그 로그 : DB연결 서비스의 SQL 문장 실행에 대한 상세 로그. · SQL 실행 실패 로그 : DB측 원인에 의한 SQL 문장의 실행 실패에 대한 로그.
DB 연결 서비스 종료 기능
실행 로그 파일을 SD 메모리 카드에 자동으로 저장 한 후, DB 연결 서비스를 종료하는 기능.
* 1. 여러 DB 연결에 연결하는 경우, 다른 데이터베이스 종별에 연결하도록 설정했을 때의 동작은 보증 할 수 없습니다. * 2. 스풀에 보류가능한 SQL 문장수에 대해서는 "NJ 시리즈 데이터 베이스 접속 CPU 모듈 사용자 매뉴얼 (SBCA-411)"을 참조하십시오.
Dimensions
자세한 내용은 "NJ 시리즈 CPU 유니트 NJ501-□ □ □ □ '를 확인해 주십시오.
