| 구분 |
OMRON |
제품코드 |
|
| 제품명 |
RFID 시스템 V680S 시리즈 |
|
|
 |
| Features |
|
|
Easy Connection Ethernet으로 PLC와 케이블 하나로 연결
배선 공수 절감, 심플한 시스템 구성으로 간단 접속!
1 케이블 1 커넥션
Modbus TCP를 채용하여 각 사의 PLC와 직접 접속 가능

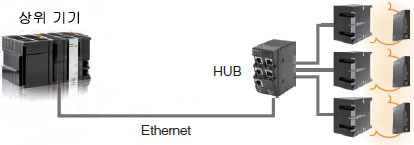

간단한 시스템 증설
PLC에 여러 대의 RFID를 접속할 때도 스위칭 허브를 사용하여 간단히 증설 가능
※ 접속 순서 설명서는 대리점 및 본사로 문의해 주십시오.
Easy Installation 누구든 간단 설치

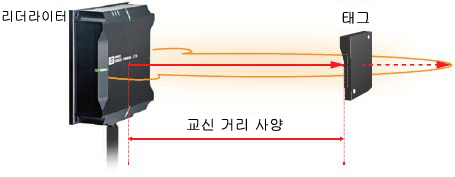

교신 영역이 넓어 설치가 용이
까다로운 FA 환경에서도 오므론의 교신 사양 내로 설치를 하면 더욱 안정적인 교신이 가능합니다. (교신 사양 P.14 참조)

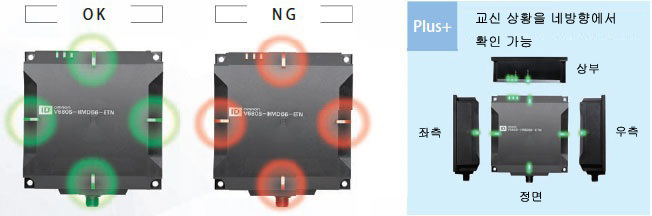

교신 상황의 시각화
리더 라이터의 LED를 통해 현장에서 교신 상황을 한눈에 파악할 수 있습니다.
또한, 시인성이 높은 고휘도 LED를 채용하여 먼 곳에서도 쉽게 확인할 수 있습니다.

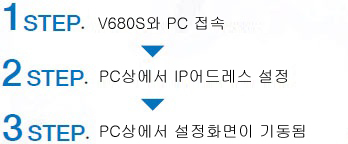

Easy Operation WEB 브라우저를 사용하여 본체 설정, 모니터링, 교신이 가능
전용 소프트웨어도, RFID에 관한 전문 지식도 불필요

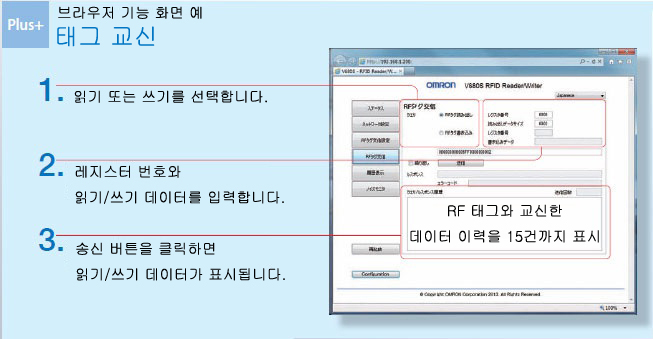

WEB 브라우저 기능
어디서든 PC에 접속하기만 하면 설정에서 모니터링까지 할 수 있습니다.

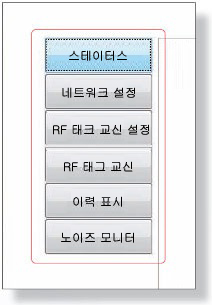

각종 기능
RF 태그 교신, 노이즈 상황의 파악, 이력 표시 등을 실행할 수 있습니다.
다언어 대응
영어, 중국어, 한국어, 일본어 중 선택할 수 있습니다.
|
| Lineup |
|
|
※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.
RF 태그
| 유형 |
메모리
용량 |
외형 |
사이즈 |
금속 대응 |
형식 |
| 무전지 |
1k Byte |
|
φ20 × 2.7mm |
비금속 설치 |
◎ |
V680-D1KP54T |
|
|
34 × 34 × 3.5mm |
금속 설치 |
◎ |
V680-D1KP66MT |
| 비금속 설치 |
◎ |
V680-D1KP66T |
내환경 타입
무전지 |
|
95 × 36.5 × 6.5mm |
비금속 설치 |
|
V680-D1KP66T-SP |
고온 타입
무전지 |
|
φ80 × t10mm |
전용 부속품 설치 |
|
V680-D1KP58HTN |
| 무전지 |
2k Byte |
|
40 × 40 × 4.5mm |
금속 설치 |
|
V680-D2KF67MN |
| 비금속 설치 |
|
V680-D2KF67N |
|
|
86 × 54 × 5mm |
금속 설치 |
|
V680-D2KF68MN |
| 비금속 설치 |
|
V680-D2KF68N |
| 8k Byte |
|
40 × 40 × 4.5mm |
금속 설치 |
|
V680-D8KF67M |
| 비금속 설치 |
|
V680-D8KF67 |
|
|
86 × 54 × 10mm |
비금속 설치 |
|
V680-D8KF68A |
리더 라이터
| 유형 |
외형 |
사이즈 |
사양 |
형식 |
| 일체형 타입 |
|
75 × 75 × 40mm |
Ethernet
(TCP / IP : Modbus TCP) |
V680S-HMD64-ETN |
|
|
120 × 120 × 40mm |
Ethernet
(TCP / IP : Modbus TCP) |
V680S-HMD66-ETN |
RF 태그용 부속품
| 유형 |
외형 |
형식 |
| V680-D1KP66T 용 |
|
◎ |
V600-A86 |
| V680-D1KP58HTN 용 |
|
◎ |
V680-A80 |
| V680-D1KP54T 용 |
|
◎ |
V700-A80 |
케이블
| 유형 |
외형 |
케이블 길이 |
형식 |
| 전용 커넥터 - RJ45 커넥터 타입 |
|
2m |
V680S-A41 2M |
| 5m |
V680S-A41 5M |
| 10m |
V680S-A41 10M |
| 전용 커넥터 - 단선 타입 |
|
2m |
V680S-A42 2M |
| 5m |
V680S-A42 5M |
| 10m |
V680S-A42 10M |
연장 케이블
| 유형 |
외형 |
케이블 길이 |
형식 |
| 전용 커넥터 - 전용 커넥터 타입 |
|
10m |
◎ |
V680S-A40 10M |
| 20m |
◎ |
V680S-A40 20M |
| 50m |
◎ |
V680S-A40 50M |
<참고> 케이블과 연장 케이블의 최대 연장 거리는 60m입니다. 연장 케이블 간의 접속은 불가능합니다.
산업용 스위칭 허브 (권장품)
| 상품 명칭 |
외형 |
사양 |
형식 |
| 기능 |
포트 수 |
고장 감지 기능 |
산업용
스위칭
허브 |
|
우선도 제어 (QoS) :
EtherNet / IP의 제어
데이터 우선
고장 검지 : 브로드 캐스트
스톰 LSI 이상 검지
10/100BASE-TX,
Auto-Negotiation |
3 |
× |
◎ |
W4S1-03B |
|
|
5 |
× |
◎ |
W4S1-05B |
| 5 |
○ |
◎ |
W4S1-05C | |
| Specifications |
|
|
RF 태그 (1k Byte 메모리)
| 형식 |
V680-D1KP54T |
V680-D1KP66T |
V680-D1KP66MT |
V680-D1KP66T-SP |
| 메모리 용량 |
1,000 바이트 (사용자 영역) |
| 메모리 종류 |
EEPROM |
| 데이터 보존 시간 |
데이터 쓰기 후 10 년 (85 ℃ 이하), 0.5 년 (125 ℃ 이하),
누적 10 시간 * 1 (125 ℃이상의 고온) |
데이터 쓰기 후 10 년
(85 ℃ 이하) |
| 데이터 덮어 쓰기 횟수 |
각 블록마다 10 만 회 (25 ℃) |
사용 주위 온도
(교신시) |
-25 ~ +85 ℃ (결빙되지 않을 것) |
-25 ~ +70 ℃
(결빙되지 않을 것) |
보존 온도
(데이터 보존) |
-40 ℃ ~ +125 ℃ (결빙되지 않을 것)
내열성 : 열 사이클 -10 / +150 ℃ 각 30 분 1,000 사이클
고온 저장 +150 ℃ 1,000 시간 * 2
열 사이클 -10 / +180 ℃ 각 30 분 200 사이클
고온 저장 +180 ℃ 200 시간 * 3 |
-40 ~ +110 ℃
(결빙되지 않을 것) |
| 사용 주위 습도 |
35 ~ 95 % RH |
| 보호 구조 |
IP67 (IEC 60529:2001) 내유 IP67G 상당
(JIS C 0920:2003 부속서 1) * 4 |
IP68 (IEC 60529:2001) 내유 IP67G 상당
(JIS C 0920:2003 부속서 1) * 4 |
IP67 |
| 내진동 |
10 ~ 2,000 Hz 복진폭 1.5mm 가속도 150m / s 2
X, Y, Z 각 방향 각 15 분 소인 횟수 10 인가하여 이상 없을 것 |
| 내충격 |
500m / s 2 의 충격을 X, Y, Z 각 방향 각 3 회 총 18 회 가해 이상 없을 것 |
| 외형 |
φ20 × 2.7mm |
34 × 34 × 3.5mm |
95 × 36.5 × 6.5mm
(돌출부 제외) |
| 재질 |
PPS 수지 |
외장 수지 : 불소 수지 (PFA)
RF 태그 본체 : PPS 수지 |
| 무게 |
약 2g |
약 6g |
약 7.5g |
약 20g |
| 금속 대응 |
무 |
무 |
유 |
무 |
* 1 고온에서 저장 후 데이터 변경이 필요없더라도 다시 데이터를 써주십시오. 고온은 125 ℃ 이상 180 ℃까지 온도를 말합니다.
* 2. +150 ℃의 내열성은 150 ℃ 보존 1,000 시간, 열 충격 -10 / +150 ℃ 각 30 분 1,000 사이클의 평가 시험으로 확인 (시험 샘플 22 개에서 불량 0 개)
* 3. +180 ℃의 내열성은 +180 ℃ 보존 200 시간 열 충격 -10 / +180 ℃ 각 30 분 200사이클의 평가 시험으로 확인 (시험 샘플 22 개에서 불량 0 개)
* 4. 당사에서 규정하고있는 기름, 절삭유 에서 내유성을 확인하고 있습니다.
<참고> 자세한 내용은 사용 설명서 (카탈로그 번호 : SDGR-709)를 참조하십시오.
RF 태그 (고온 타입 1k Byte 메모리)
| 형식 |
V680-D1KP58HTN |
| 메모리 용량 |
1,000 바이트 (사용자 영역) |
| 메모리 종류 |
EEPROM |
| 데이터 보존 시간 |
데이터 쓰기 후 10 년 (85 ℃ 이하), 0.5 년 (~ 125 ℃)
누적 10 시간 * 1(125℃ 이상의 고온) |
| 데이터 덮어 쓰기 횟수 |
각 블록마다 10 만회 (25 ℃) |
| 사용 주위 온도 (교신시) |
-25 ~ +85 ℃ (결빙되지 않을 것) |
| 저장 주위 온도 (데이터 보존) |
-40 ~ +250 ℃ (결빙되지 않을 것)
(데이터 보존 : -40 ~ +125 ℃) |
| 보존 주위 습도 |
35 ~ 95 % RH |
| 보호 구조 |
IP67 (IEC 60529:2001)
내유 IP67G 상당 (JIS C 0920:2003 부속서 1) * 2 |
| 내진동 |
10 ~ 2,000 Hz 복진폭 1.5mm 가속도 150m / s 2
X, Y, Z 각 방향 각 15 분 소인 횟수 10 인가하여 이상 없을 것 |
| 내충격 |
500m / s 2 의 충격을 X, Y, Z 각 방향 각 3 회 총 18 회 가해 이상 없을 것 |
| 재질 |
외장부 : PPS 수지 |
| 무게 |
약 70g |
* 1 고온에서 저장 후 데이터 변경이 필요없더라도 다시 데이터를 써주십시오. 고온은 125 ℃ 이상 180 ℃까지 온도를 말합니다.
* 2. 당사에서 규정하고있는 기름, 절삭유에서 내유성을 확인하고 있습니다.
RF 태그 (8k Byte 메모리)
| 형식 |
V680-D8KF67 |
V680-D8KF67M |
V680-D8KF68A |
| 메모리 용량 |
8,192 바이트 (사용자 영역) |
| 메모리 종류 |
FRAM |
| 데이터 보존 시간 * 1 |
데이터 쓰기 후 10 년 (~ 70 ℃), 6 년 (~ 85 ℃) |
| 데이터 덮어 쓰기 횟수 |
각 블록마다 사용 횟수 * 2: 100 억 회 |
| 사용 주위 온도 (교신시) |
-20 ~ +85 ℃ (결빙되지 않을 것) |
| 저장 주위 온도 (데이터 보존) |
-40 ~ +85 ℃ (결빙되지 않을 것) |
| 사용 주위 습도 |
35 ~ 85 % RH |
| 보호 구조 |
IP67 (IEC 60529:2001)
내유 IP67G 상당 (JIS C 0920:2003 부속서 1) * 3 |
| 내진동 |
10 ~ 2,000 Hz 복진폭 1.5mm
가속도 150m /s 2
X, Y, Z 각 방향 각 15 분
소인 횟수 10 인가하여
이상 없을 것 |
10 ~ 500Hz 복진폭 1.5mm
가속도 100m / s 2
X, Y, Z 각 방향 각 11 분
소인 횟수 10 인가하여
이상 없을 것 |
| 내충격 |
500m / s 2 의 충격을 X, Y, Z 각 방향 각 3 회 총 18 회 가해 이상 없을 것 |
| 외형 |
40 × 40 × 4.5mm |
86 × 54 × 10mm |
| 재질 |
케이스 : PBT 수지, 충전 수지 : 에폭시 수지 |
| 질량 |
약 8g |
약 8.5g |
약 50g |
| 금속 대응 |
무 |
유 |
무 |
* 1. 70 ℃ 이상 데이터 보존 시간은 사용 설명서 (카탈로그 번호 : SDGR-709)를 참조하십시오.
* 2. 액세스 횟수와 리드 또는 라이트 총 교신 횟수입니다.
* 3. 당사에서 규정하고있는 기름, 절삭유에서 내유성을 확인하고 있습니다.
<참고> 자세한 내용은 사용 설명서 (카탈로그 번호 : SDGR-709)를 참조하십시오.
리더 라이터
| 형식 |
V680S-HMD64-ETN |
V680S-HMD66-ETN |
| 외형 치수 |
75W × 75H × 40D (돌출부 제외) |
120W × 120H × 40D (돌출부 제외) |
| 전원 전압 |
DC24V (-15 % ~ +10 %) |
| 소비 전류 |
0.2A 이하 |
| 사용 주위 온도 |
-10 ~ +55 ℃ (결빙되지 않을 것) |
| 사용 주위 습도 |
25 ~ 85 % RH (결로되지 않을 것) |
| 보존 온도 |
-25 ~ +70 ℃ (결빙되지 않을 것) |
| 보존 주위 습도 |
25 ~ 85 % RH (결로되지 않을 것) |
| 절연 저항 |
케이블 단자와 케이스 간 20MΩ 이상 (DC500V 메가에서) |
| 내전압 |
AC1, 000V (50/60Hz) 케이블 단자와 케이스 간 1 분간 인가 |
| 내진동 |
10Hz ~ 500Hz, 복진폭 1.5mm, 가속도 100m / s 2 의 가변 진동을
상하, 좌우, 전후의 3 방향으로 1 소인 11 분간 10 회 소인을 가해 이상 없을 것 |
| 내충격 |
500m / s 2 의 충격을 6 방향 각 3 회 총 18 회 가해 이상 없을 것 |
| 보호 구조 |
IP67 (IEC 60529:2001)
방유 IP67F 상당 (JIS C 0920:2003 부속서 1) * 1 |
| 재질 |
케이스 : PBT, 충전 수지 : 우레탄 |
| 무게 |
약 270g |
약 640g |
| 설치 방법 |
M4 나사 4곳 설치 (12mm 이상의 나사를 사용해 주십시오.) |
| 상위 통신 I / F |
Ethernet 10BASE-T/100BASE-TX |
| 상위 통신 프로토콜 |
Modbus TCP |
| 부속품 |
취급 설명서, 적합 선언서, IP 어드레스 메모 라벨, 페라이트 코어 * 2 |
* 1. 당사에서 규정하고있는 기름, 절삭유에서 내유성을 확인하고 있습니다.
* 2. V680S-HMD66-ETN에만 포함되어 있습니다. |
| Dimensions |
|
|
RF 태그

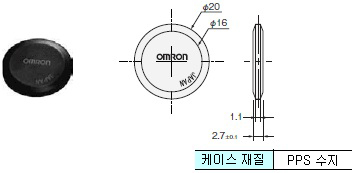

V680-D1KP54T

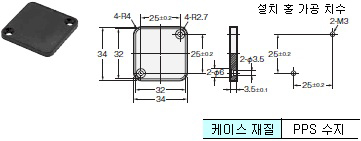

V680-D1KP66T/-D1KP66MT

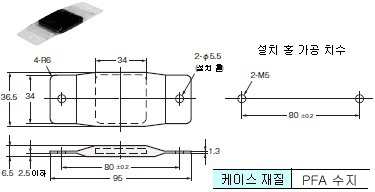

V680-D1KP66T-SP

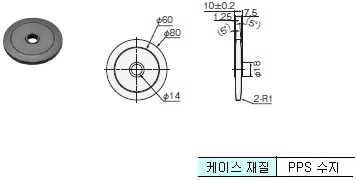

V680-D1KP58HTN

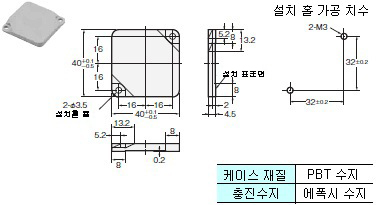

V680-D8KF67/-D8KF67M

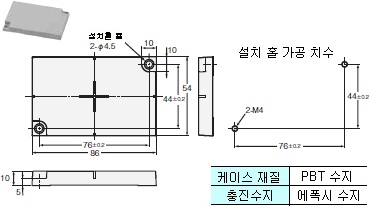

V680-D8KF68A

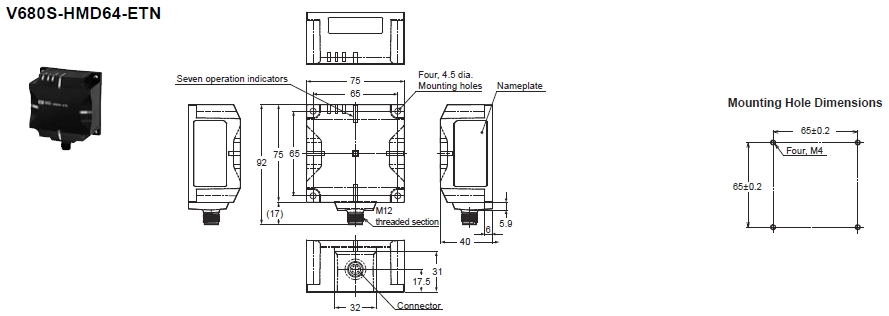

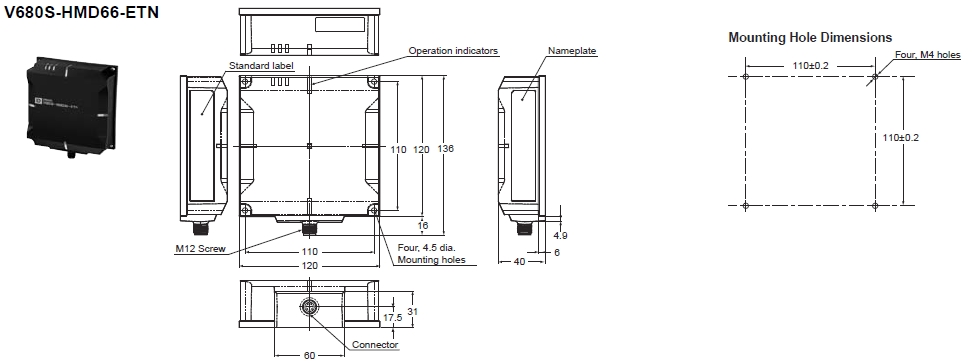

리더 라이터

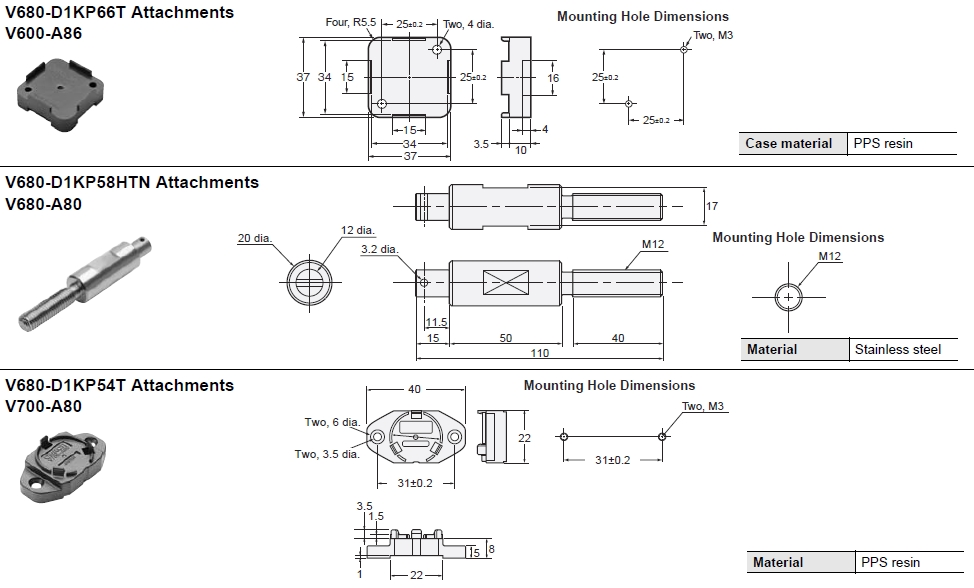

RF 태그용 고정장치
케이블

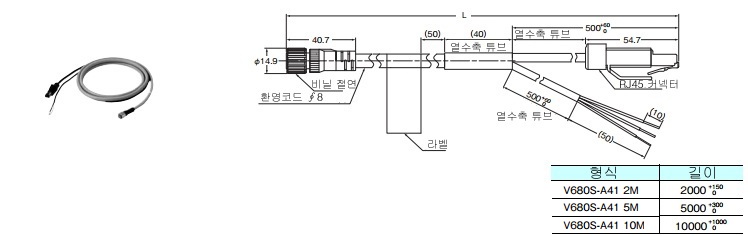

V680S-A41 □ M
전용 커넥터-RJ45 커넥터 타입

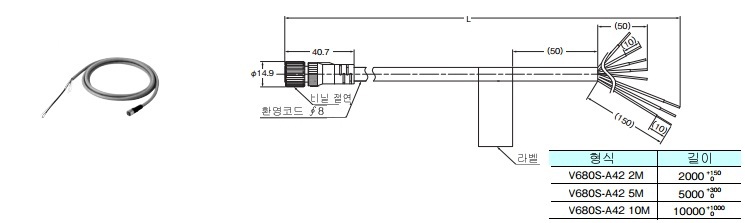

V680S-A42 □ M
전용 커넥터 - 개별선 타입
연장 케이블

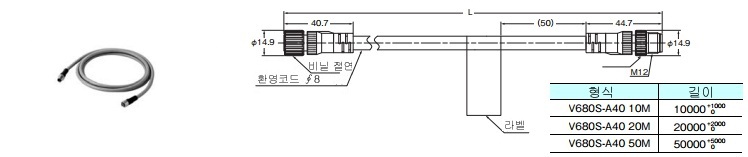

V680S-A40 □ M
전용 커넥터 - 전용 커넥터 타입
|
|
 |
|
|
|
|
|
|
| |
|
|
|
|
