Features

기존 대비 약 8 배 장거리 검출 (투과형, 확산 반사 형) (투과형 40m, 회귀 반사 형 7m, 확산 반사 형 2.5m)

시인성 추구

검사 스폿이 확인 가능한 적색 LED를 사용
먼 곳에서도 잘 보이는 대형 표시등

조작성의 향상 (감도 조정 볼륨, 작동 모드 전환 스위치 대형화)

프리 전원 입력 (DC24-240V/AC24-240V) (DC 타입 라인업 추가)

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

전원 전압	검출 방식	형상	검출 거리	출력 형식	형식
AC / DC 전원 프리 타입	투과형 * 1 (투광기 + 수광기)		40m (적색광)	릴레이	◎	E3JK-TR11 2M 　투광기 E3JK-TR11-L 2M 　수광기 E3JK-TR11-D 2M
	회귀 반사 형 (MSR 기능 없음)	* 2	7m [100mm] * 3 (E39-R1 사용시) (적색광)		◎	E3JK-RR11 2M
	회귀 반사 형 (MSR 기능 부착)	* 2	6m [100mm] * 3 (E39-R1 사용시) (적색광)		◎	E3JK-RR12 2M
	확산 반사 형		2.5m (적색광)		◎	E3JK-DR11 2M
	확산 반사 형		300mm (적색광)		◎	E3JK-DR12 2M
DC	투과형 * 1 (투광기 + 수광기)		40m (적색광)	NPN	◎	E3JK-TN11 2M 　투광기 E3JK-TN11-L 2M 　수광기 E3JK-TN11-D 2M
	투과형 * 1 (투광기 + 수광기)		40m (적색광)	PNP		E3JK-TP11 2M 　투광기 E3JK-TP11-L 2M 　수광기 E3JK-TP11-D 2M
	회귀 반사 형 (MSR 기능 없음)	* 2	7m [100mm] * 3 (E39-R1 사용시) (적색광)	NPN		E3JK-RN11 2M
	회귀 반사 형 (MSR 기능 없음)		7m [100mm] * 3 (E39-R1 사용시) (적색광)	PNP		E3JK-RP11 2M
	회귀 반사 형 (MSR 기능 부착)		6m [100mm] * 3 (E39-R1 사용시) (적색광)	NPN	◎	E3JK-RN12 2M
	회귀 반사 형 (MSR 기능 부착)		6m [100mm] * 3 (E39-R1 사용시) (적색광)	PNP		E3JK-RP12 2M
	확산 반사 형		2.5m (적색광)	NPN	◎	E3JK-DN11 2M
			2.5m (적색광)	PNP		E3JK-DP11 2M
			300mm (적색광)	NPN		E3JK-DN12 2M
			300mm (적색광)	PNP		E3JK-DP12 2M

* 1. 반사판은 포함되어 있지 않습니다. 용도에 따라 별도의 반사판을 구입하십시오.
* 2. 센서와 반사경 거리는 〔〕안의 수치 이상 떨어뜨려 설정하십시오.

액세서리 (별매)

반사판 (회귀 반사형용 필수)

반사판은 센서에 포함되어 있지 않으므로, 반드시 별도주문해 주십시오.

이름	검출 거리 (정격)		형식		수량
반사판	E3JK-R □ 11	7m [100mm] *	◎	E39-R1	1 개
	E3JK-R □ 12	6m [100mm] *	◎	E39-R1	1 개
	E3JK-R □ 11	9m [100mm] *	◎	E39-R1S	1 개
	E3JK-R □ 12	7m [100mm] *	◎	E39-R1S	1 개
	E3JK-R □ 11	11m [100mm] *	◎	E39-R2	1 개
	E3JK-R □ 12	10m [100mm] *	◎	E39-R2	1 개

참고 상세 사항은 카탈로그의 "특성 데이터"를 참조
* 센서와 반사경 거리는 〔〕안의 수치 이상 떨어뜨려 설정하십시오.

설치 브라켓

설치 브라켓은 센서에 포함되어 있지 않습니다. 필요에 따라 별도 주문해 주십시오.

형상	형식		수량
	◎	E39-L40	1 개

주 1. 투과형의 경우, 투 · 수광기용으로 2 개 주문하십시오.
　 2. 상세사항은 "설치브라켓 일람표" "E39-L/E39-S/E39-R"을 참조하십시오.

Specifications

검출 방식		투과형
형식		E3JK-TR11	E3JK-TN11	E3JK-TP11
검출 거리		40m
표준 검출 물체		φ17mm 이상 불투명체
응차		-
지향 각		투 · 수광기 : 각 3 ° 이상
광원 (발광 파장)		적색 발광 다이오드 (624nm)
전원 전압		DC24 ~ 240V ± 10 % 리플 (pp) 10 % 이하 AC24 ~ 240V ± 10 % 50/60Hz	DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력 / 전류	DC	3W 이하 (투광기 1.5W 이하, 수광기 1.5W 이하)	40mA 이하 (투광기 25mA 이하 수광기 15mA 이하)
소비 전력 / 전류	AC	3W 이하 (투광기 1.5W 이하, 수광기 1.5W 이하)	-
제어 출력		릴레이 출력 : 1c 접점 AC250V 3A (cosφ = 1) 이하, DC5V 10mA 이상 입광시 ON / 차광시 ON 스위치 전환 식	부하 전원 전압 30V 이하, 부하 전류 100mA 이하 잔류 전압 : 3V 이하 오픈 콜렉터 출력 형 (NPN / PNP 출력 형식에 따라 다름) 입광시 ON / 차광시 ON 스위치 전환 식
수명 (릴레이 출력)	기계적	5,000 만회 이상 (개폐 빈도 18,000 회 /시)
수명 (릴레이 출력)	전기	10 만회 이상 (개폐 빈도 1,800 회 /시)
응답 시간		20ms 이하	1ms 이하
감도 조정		단회전 볼륨 수광기 (E3JK-T □ □ □-D) 만
사용 주위 조도		수광면 조도 백열 램프 : 3,000 lx 이하, 태양광 : 11,000 lx 이하
주위 온도 범위		동작시 : -25 ~ +55 ℃, 보존시 : -40 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 500V 50/60Hz 1min
진동	내구성	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
진동	오작동	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격	내구성	500m / s ² X, Y, Z 각 방향 3 회
충격	오작동	100m / s ² X, Y, Z 각 방향 3 회	500m / s ² X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP64
연결 방식		코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)		약 350g	약 300g
재질	케이스	ABS
	렌즈 부 / 표시창 부	메타 크릴 수지
	볼륨	POM
부속품		설명서

검출 방식		회귀 반사 형 (MSR 기능 없음)
형식		E3JK-RR11	E3JK-RN11	E3JK-RP11
검출 거리		7m [100mm] * ( E39-R1 사용시)
표준 검출 물체		φ75mm 이상 불투명체
응차		-
지향각		1.5 ° 이상
광원 (발광 파장)		적색 발광 다이오드 (624nm)
전원 전압		DC24 ~ 240V ± 10 % 리플 (pp) 10 % 이하 AC24 ~ 240V ± 10 % 50/60Hz	DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력 / 전류	DC	2W 이하	30mA 이하
소비 전력 / 전류	AC	2W 이하	-
제어 출력		릴레이 출력 : 1c 접점 AC250V 3A (cosφ = 1) 이하, DC5V 10mA 이상 입광시 ON / 차광시 ON 스위치 전환식	부하 전원 전압 30V 이하, 부하 전류 100mA 이하 잔류 전압 : 3V 이하 오픈 콜렉터 출력 형 (NPN / PNP 출력 형식에 따라 다름) 입광시 ON / 차광시 ON 스위치 전환식
수명 (릴레이 출력)	기계적	5,000 만회 이상 (개폐 빈도 18,000 회 /시)
수명 (릴레이 출력)	전기	10 만회 이상 (개폐 빈도 1,800 회 /시)
응답 시간		20ms 이하	1ms 이하
감도 조정		단회전 볼륨
사용 주위 조도		수광면 조도 백열 램프 : 3,000 lx 이하, 태양 광 : 11,000 lx 이하
주위 온도 범위		동작시 : -25 ~ +55 ℃, 보존시 : -40 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 500V 50/60Hz 1min
진동	내구성	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
진동	오작동	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격	내구성	500m / s ² X, Y, Z 각 방향 3 회
충격	오작동	100m / s ² X, Y, Z 각 방향 3 회	500m / s ² X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP64
연결 방식		코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)		약 180g	약 160g
재질	케이스	ABS
	렌즈 부 / 표시창 부	메타 크릴 수지
	볼륨	POM
부속품		설명서

* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 거리로 설정하십시오.

검출 방식		회귀 반사 형 (MSR 기능 부착)
형식		E3JK-RR12	E3JK-RN12	E3JK-RP12
검출 거리		6m [100mm] * (E39-R1 사용시)
표준 검출 물체		φ75mm 이상 불투명체
응차		-
지향 각		1.5 ° 이상
광원 (발광 파장)		적색 발광 다이오드 (624nm)
전원 전압		DC24 ~ 240V ± 10 % 리플 (pp) 10 % 이하 AC24 ~ 240V ± 10 % 50/60Hz	DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력 / 전류	DC	2W 이하	30mA 이하
소비 전력 / 전류	AC	2W 이하	-
제어 출력		릴레이 출력 : 1c 접점 AC250V 3A (cosφ = 1) 이하, DC5V 10mA 이상 입광시 ON / 차광시 ON 스위치 전환 식	부하 전원 전압 30V 이하, 부하 전류 100mA 이하 잔류 전압 : 3V 이하 오픈 콜렉터 출력 형 (NPN / PNP 출력 형식에 따라 다름) 입광시 ON / 차광시 ON 스위치 전환 식
수명 (릴레이 출력)	기계적	5,000 만회 이상 (개폐 빈도 18,000 회 /시)
수명 (릴레이 출력)	전기	10 만회 이상 (개폐 빈도 1,800 회 /시)
응답 시간		20ms 이하	1ms 이하
감도 조정		단회전 볼륨 수광기(E3JK-T□□□-D)만 해당
사용 주위 조도		수광면 조도 백열 램프 : 3,000 lx 이하, 태양 광 : 11,000 lx 이하
주위 온도 범위		동작시 : -25 ~ +55 ℃, 보존시 : -40 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 500V 50/60Hz 1min
진동	내구성	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
진동	오작동	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격	내구성	500m / s ² X, Y, Z 각 방향 3 회
충격	오작동	100m / s ² X, Y, Z 각 방향 3 회	500m / s ² X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP64
연결 방식		코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)		약 180g	약 160g
재질	케이스	ABS
	렌즈 부 / 표시창 부	메타 크릴 수지
	볼륨	POM
부속품		설명서

* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 거리를 설정하십시오.

검출 방식		확산 반사 형
형식		E3JK-DR11	E3JK-DR12
검출 거리		2.5m (흰색 도화지 300 × 300mm)	300mm (흰색 도화지 100 × 100mm)
표준 검출 물체		-
응차		검출 거리의 20 % 이하
지향 각		-
광원 (발광 파장)		적색 발광 다이오드 (624nm)
전원 전압		DC24 ~ 240V ± 10 % 리플 (pp) 10 % 이하 AC24 ~ 240V ± 10 % 50/60Hz
소비 전력 / 전류	DC	2W 이하
소비 전력 / 전류	AC	2W 이하
제어 출력		릴레이 출력 : 1c 접점 AC250V 3A (cosφ = 1) 이하, DC5V 10mA 이상 입광시 ON / 차광시 ON 스위치 전환 식
수명 (릴레이 출력)	기계적	5,000 만회 이상 (개폐 빈도 18,000 회 /시)
수명 (릴레이 출력)	전기	10 만회 이상 (개폐 빈도 1,800 회 /시)
응답 시간		20ms 이하
감도 조정		단회전 볼륨
사용 주위 조도		수광면 조도 백열 램프 : 3,000 lx 이하, 태양 광 : 11,000 lx 이하
주위 온도 범위		동작시 : -25 ~ +55 ℃, 보존시 : -40 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 500V 50/60Hz 1min
진동	내구성	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
진동	오작동	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격	내구성	500m / s ² X, Y, Z 각 방향 3 회
충격	오작동	100m / s ² X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP64
연결 방식		코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)		약 180g
재질	케이스	ABS
	렌즈 부 / 표시창 부	메타 크릴 수지
	볼륨	POM
부속품		설명서

검출 방식		확산 반사형
형식		E3JK-DN11	E3JK-DP11	E3JK-DN12	E3JK-DP12
검출 거리		2.5m (흰색 도화지 300 × 300mm)		300mm (흰색 도화지 100 × 100mm)
표준 검출 물체		-
응차		검출 거리의 20 % 이하
지향 각		-
광원 (발광 파장)		적색 발광 다이오드 (624nm)
전원 전압		DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력 / 전류	DC	30mA 이하
소비 전력 / 전류	AC	-
제어 출력		부하 전원 전압 30V 이하, 부하 전류 100mA 이하 잔류 전압 : 3V 이하 오픈 콜렉터 출력 형 (NPN / PNP 출력 형식에 따라 다름) 입광시 ON / 차광시 ON 스위치 전환 식
수명 (릴레이 출력)	기계적	5,000 만회 이상 (개폐 빈도 18,000 회 /시)
수명 (릴레이 출력)	전기	10 만회 이상 (개폐 빈도 1,800 회 /시)
응답 시간		1ms 이하
감도 조정		단회전 볼륨
사용 주위 조도		수광면 조도 백열 램프 : 3,000 lx 이하, 태양 광 : 11,000 lx 이하
주위 온도 범위		동작시 : -25 ~ +55 ℃, 보존시 : -40 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 500V 50/60Hz 1min
진동	내구성	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
진동	오작동	10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격	내구성	500m / s ² X, Y, Z 각 방향 3 회
충격	오작동	500m / s ² X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP64
연결 방식		코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)		약 160g
재질	케이스	ABS
	렌즈 부 / 표시창 부	메타 크릴 수지
	볼륨	POM
부속품		설명서

Dimensions

(단위 : mm)
지정없는 치수 공차 : 공차 등급 IT16

본체

투과형
E3JK-T □ 11

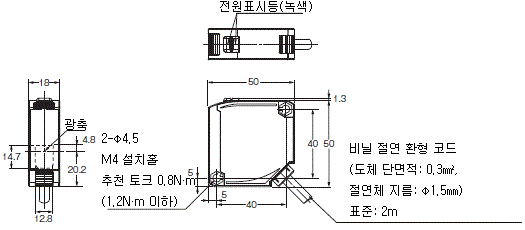

<투광기>
E3JK-T □ 11-L

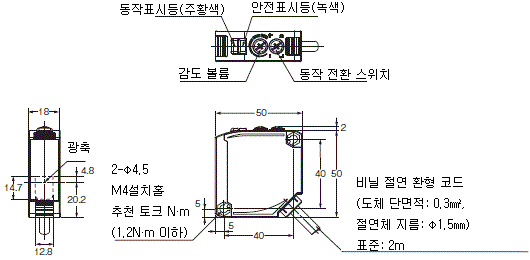

<수광기>
E3JK-T □ 11-D

확산 반사 형 / 회귀 반사 형
E3JK-R □ 1 □
E3JK-D □ 1 □

액세서리

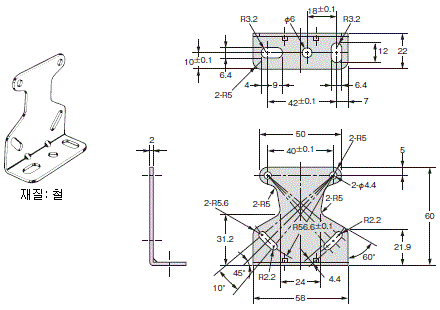

설치 브라켓 (별매)

E39-L40

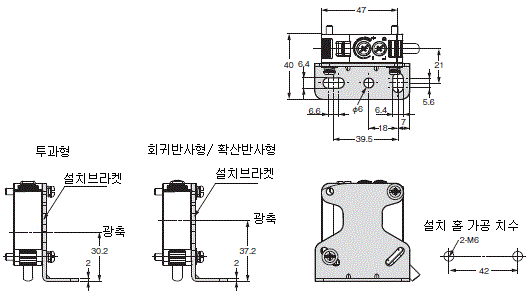

설치 브라켓 장착시

반사판 (별매)

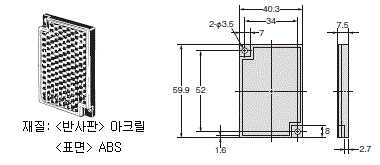

E39-R1
E39-R1S

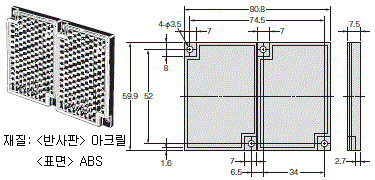

E39-R2
