구분	OMRON	제품코드
제품명	스마트 레이저 센서 초소형 CMOS 레이저 센서 E3NC-S

상품설명

Features

초소형 CMOS 레이저 센서 E3NC-S 시리즈
색상과 재질, 표면 상태가 바뀌어도 소형 본체로 안정 검출

N-Smart라면 어떤 앰프든 동일한 조작 가능

한눈에 거리를 알 수 있으므로 조정이 간단합니다.
헤드 설치 후 순서 변경 후의 조정 시간 및 라인 설비 정지 시간을 단축할 수 있습니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

센서 헤드

형상	검출 거리	형식
	35 ~ 250mm	◎	E3NC-SH250 2M
	35 ~ 100mm	◎	E3NC-SH100 2M

앰프 유니트

접속 방식	형상	입출력	형식
접속 방식	형상	입출력	NPN 출력		PNP 출력
코드 인출 (2m)		2 출력 + 1 입력	◎	E3NC-SA21 2M	◎	E3NC-SA51 2M
배선 커넥터		1 출력 + 1 입력	◎	E3NC-SA7	◎	E3NC-SA9
센서 통신 유니트용 커넥터		2 출력	◎	E3NC-SA0 【곧 출시]

액세서리 (별매)

● 센서 헤드 액세서리

설치 브라켓 (센서 헤드)

센서 헤드에 장착하고 있지 않으므로, 필요에 따라 주문하십시오.

적합 센서 헤드	형상	형식		수량	내용
E3NC-SH250 E3NC-SH100		◎	E39-L187	1	설치 브라켓 1 개 너트 평판 1 개 + 나사 (M3 × 18) 2 개
E3NC-SH250 E3NC-SH100		◎	E39-L188	1	설치 브라켓 1 개 너트 평판 1 개 + 나사 (M3 × 18) 2 개

● 앰프 유니트 액세서리

배선 커넥터 (배선 커넥터 타입 필수)

앰프 유니트에 포함되어 있지 않으므로, 반드시 주문하십시오. ※ 보호 씰 부속

종류	형상	코드 길이	심선 수	형식
친국 커넥터		2m	4 선	◎	E3X-CN21
자국 커넥터		2m	2 선	◎	E3X-CN22

설치 브라켓 (앰프 유니트용)

앰프 유니트에 포함되어 있지 않으므로, 필요에 따라 주문하십시오.

형상	형식		수량
	◎	E39-L143	1

DIN 레일

앰프 유니트에 포함되어 있지 않으므로, 필요에 따라 주문하십시오.

형상	종류	형식		수량
	바 형 / 길이 1m	◎	PFP-100N	1
	바 형 / 길이 0.5m	◎	PFP-50N	1
	심 형 / 길이 1m	◎	PFP-100N2	1

엔드 플레이트

센서 통신 유니트는 1 조(2 개) 포함하고 있습니다.
앰프 유니트에 포함되어 있지 않으므로, 필요에 따라 주문하십시오.

형상	형식		수량
	◎	PFP-M	1

관련 상품

센서 통신 유니트

종류	형상	형식
EtherCAT 통신 유니트		◎	E3NW-ECT 【곧 출시]
분산 유니트		◎	E3NW-DS 【곧 출시]

Specifications

센서 헤드

검출 방식		거리 설정형
형식		E3NC-SH250	E3NC-SH100
*광원 (발광 파장) 1**		가시 반도체 레이저 (660nm) 100μW (JIS 규격 클래스 1, IEC / EN Class1, FDA Class1)
측정 범위		35 ~ 250mm (표시값 : 350 ~ 2500)	35 ~ 100mm (표시값 : 350 ~ 1000)
*표준 검출 단차 2**		35 ~ 180mm : 9mm 180 ~ 250mm : 25mm	35 ~ 50mm : 1.5mm 50 ~ 100mm : 3mm
*스폿 사이즈 3**		약 1mm (거리 250mm시)	약 0.5mm (거리 100mm시)
표시등		OUT 표시등(주황색), STABILITY 표시등 (녹색), ST 표시등 (청색)
사용 주위 조도		수광면 조도 백열등 2,000 lx 이하 태양광 4,000 lx 이하	수광면 조도 백열등 4,000 lx 이하 태양광 8,000 lx 이하
주위 온도 범위		동작 시 : -10 ~ +50 ℃ 보존 시 : -25 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작 시 ∙ 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 000V 50/60Hz 1min
진동 (내구성)		10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)		500m / s ²　X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP67
연결 방식		커넥터 중계 타입 (표준 코드 길이 2m)
재질	케이스	폴리부틸렌 테레프탈레이트
	렌즈	메타 크릴 수지
	케이블	PVC
질량 (포장 상태 / 본체만)		약 125g / 약 75g
부속품		설명서

주. 반사율이 높은 물체의 경우 측정 범위를 벗어나 잘못된 판단을 할 수 있습니다.
* 1. FDA 규격의 Laser Notice No.50의 규정에 따라, EN60825-1 기준에서, Class1로 분류됩니다. CDRH에 신고 예정입니다.
* 2. 당사 표준 검출 물체 (백색 세라믹)을 검출 거리 중심에서 측정
* 3. 스폿 사이즈 : 측정 범위의 최소 지름값 (실력값)에서 중심 광 강도의 1 / e ² (13.5 %)에서 정의하고 있습니다.
　　　　정의 역외에 누락 빛이있어, 대상물의 주위가 대상물에 비해 반사율이 높은 경우 오검출 할 수 있습니다.
　　　　또한 스폿 사이즈보다 작은 워크를 검출할 경우 올바른 측정값을 얻지 못할 수 있습니다.

앰프 유니트

타입		표준		센서 통신 유니트용
NPN 출력		E3NC-SA21	E3NC-SA7	E3NC-SA0 【곧 출시]
PNP 출력		E3NC-SA51	E3NC-SA9	E3NC-SA0 【곧 출시]
접속 방식		코드 인출	배선 커넥터	센서 통신 유니트용 커넥터
입출력	출력	2 출력	1 출력	2 출력
입출력	외부 입력	1 입력	1 입력	-
전원 전압		DC10 ~ 30V 리플 (pp) 10 % 포함
*전력 1**		전원 전압 24V 때 　일반 모드 : 1,920 mW 이하 (소비 전류 80mA 이하) 　절전 ECO : 1,680 mW 이하 (소비 전류 70mA 이하)
*제어 출력 2**		부하 전원 전압 : DC30V 이하, 오픈 컬렉터 출력형 부하 전류 : 1 ~ 3 대 연결 시 100mA 이하, 　　　　　　　4 대 이상 연결 시 20mA 이하 (잔류 전압 　　부하 전류 10mA 미만 : 1V 이하 　　부하 전류 10 ~ 100mA : 2V 이하) 해제 상태 전류 : 0.1mA 이하		-
외부 입력		* 3 참조
표시등		7 세그먼트 디스플레이 (서브 디지털 표시 : 녹색 + 메인 디지털 표시 : 백색) 방향 : 보통 / 반전 표시 전환 가능 OUT 표시등 (주황색), L / D 표시등 (주황색), ST 표시등 (청색), ZERO 표시등 (녹색), OUT 선택 표시등 (주황색) (2 출력 만)
보호 회로		전원 역접 보호, 출력 단락 회로 보호, 출력 역 접속 보호		전원 역접 보호, 출력 단락 회로 보호
응답 시간	*초고속 모드 (SHS) 4**	동작 · 복귀 : 각 1.5ms
	고속 모드 (HS)	동작 · 복귀 : 각 5ms
	표준 모드 (Stnd)	동작 · 복귀 : 각 10ms
	기가 파워 모드 (GIGA)	동작 · 복귀 : 각 50ms
감도 조정		스마트 튜닝 [2 점 튜닝 / 풀 오토 튜닝 / 1 점 튜닝 / 워크 없이 튜닝 / 2 점 영역 튜닝 / 1 점 영역 튜닝 / 워크 없이 영역 튜닝] 또는 수동 조정
상호 간섭 방지 대수	*빠른 모드 (SHS) 4**	1 개
	고속 모드 (HS)	2 대
	표준 모드 (Stnd)	2 대
	기가 파워 모드 (GIGA)	2 대
기능	타이머	타이머 기능 해제 / 오프 딜레이 / 온 딜레이 / 단발 / 온 오프 딜레이 에서 선택 가능 1ms ~ 9999ms
	제로 리셋	마이너스 표시 가능 (검출값도 변화합니다)
	*설정 재설정 5**	이니셜 리셋 (공장 출하 상태) / 사용자 리셋 (저장한 상태)에서 선택 가능
	에코 모드	OFF (디지털 표시 점등) / ECO (디지털 표시 소등)에서 선택 가능
	뱅크 전환 설정	BANK1 ~ 4 선택 가능
	출력 1 설정	보통 검출 모드, 지역 검색 모드, 홀드 기능 선택 가능
	출력 2 설정	보통 검출 모드, 오류 출력 모드 에서 선택 가능	-	보통 검출 모드, 오류 출력 모드 에서 선택 가능
	외부 입력 설정	입력 OFF, 튜닝, 투광 OFF, 제로 리셋, BANK 전환 선택 가능		-
	*유지 기능 6**	OFF / ON에서 선택 가능
	*배경 제거 기능 7**	OFF / ON에서 선택 가능
	히스 폭 설정	표준 설정 또는 사용자 설정에서 선택 가능
최대 연결 대수		30 대
주위 온도 범위		동작 시 : 1 ~ 2 대 연결 시 : -25 ℃ ~ +55 ℃, 3 ~ 10 대 연결 시 : -25 ℃ ~ +50 ℃, 11 ~ 16 대 연결 시 : -25 ℃ ~ +45 ℃, 17 ~ 30 대 연결 시 : -25 ℃ ~ +40 ℃ 보존 시 : -30 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)		동작 시 : 1 ~ 2 대 연결 시 : 0 ℃ ~ 55 ℃, 3 ~ 10 대 연결 시 : 0 ℃ ~ 50 ℃, 11 ~ 16 대 연결 시 : 0 ℃ ~ 45 ℃, 17 ~ 30 대 연결 시 : 0 ℃ ~ 40 ℃ 보존 시 : -30 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작 시 ∙ 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ (DC500V 메가에서)
내전압		AC1, 000V 50/60Hz 1min.
진동 (내구성)		10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)		500m / s ²　X, Y, Z 각 방향 3 회		150m / s ²　X, Y, Z 각 방향 3 회
질량 (포장 상태 / 본체 만)		약 115g / 약 75g	약 60g / 약 20g	약 65g / 약 25g
재질	케이스	폴리 카보네이트 (PC)
	커버	폴리 카보네이트 (PC)
	케이블	PVC
부속품		설명서

* 1. 전원 전압 10 ~ 30V 때
　　　　일반 모드 : 2,250 mW 이하 (전원 전압 30V시 소비 전류 75mA 이하 / 전원 전압 10V시 소비 전류 145mA 이하)
　　　　절전 ECO : 1,950 mW 이하 (전원 전압 30V시 소비 전류 65mA 이하 / 전원 전압 10V시 소비 전류 125mA 이하)
* 2. 2 출력 타입은 2 출력 총 100mA 이하 (잔류 전압 부하 전류 10mA 미만 : 1V 이하 부하 전류 10 ~ 100mA : 2V 이하)
* 3. 입력에 관한 자세한 내용은 다음과 같습니다.

	유접점 입력 (릴레이, 스위치)	무접점 입력 (트랜지스터)	입력 시간
NPN 타입	ON시 : 0V에 단락 (유출 전류 : 1mA 이하) OFF시 : 개방 또는 Vcc에 단락	ON시 : 1.5V 이하 (유출 전류 : 1mA 이하) OFF시 : Vcc-1.5V ~ Vcc (누출 전류 : 0.1mA 이하)	ON : 2ms 이상 OFF : 20ms 이상
PNP 타입	ON시 : Vcc로 단락 (흡입 전류 : 3mA 이하) OFF시 : 개방 또는 0V에 단락	ON시 : Vcc-1.5V ~ Vcc (흡입 전류 : 3mA 이하) OFF시 : 1.5V 이하 (누출 전류 : 0.1mA 이하)	ON : 2ms 이상 OFF : 20ms 이상

* 4. 검색 기능을 초고속 모드로 선택한 경우, 상호 간섭 방지 기능은 무효가 됩니다.
* 5. BANK는 사용자 재설정에서 저장되지 않습니다.
* 6. 측정 오류 시 출력을 설정하고 ON : 측정 오류 직전의 출력을 유지, OFF : 측정 오류 시 출력은 OFF입니다.
* 7. 튜닝 시 검출 물체만을 검출합니다.

Dimensions

(단위 : mm)
지정없는 치수 공차 : 공차 등급 IT16

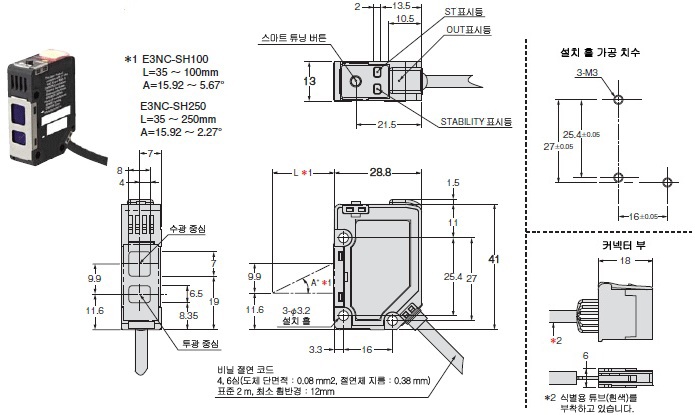

센서 헤드

E3NC-SH250
E3NC-SH100

앰프 유니트

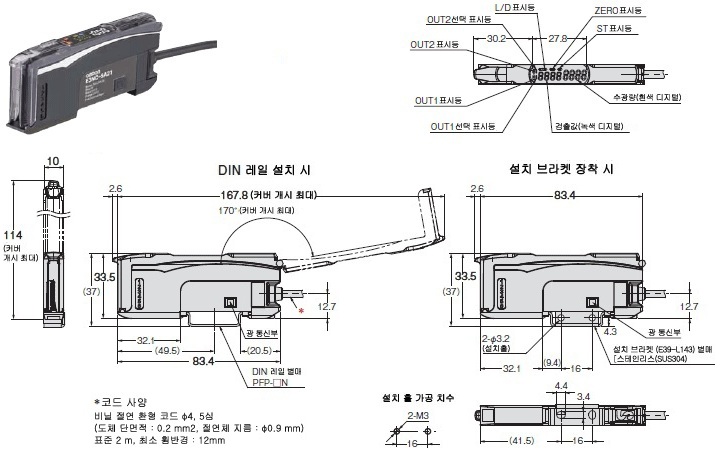

코드 인출 타입
E3NC-SA21
E3NC-SA51

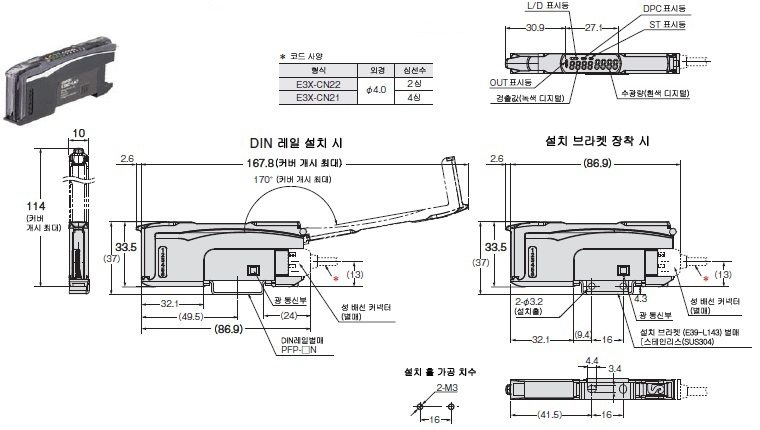

배선 커넥터 타입
E3NC-SA7
E3NC-SA9

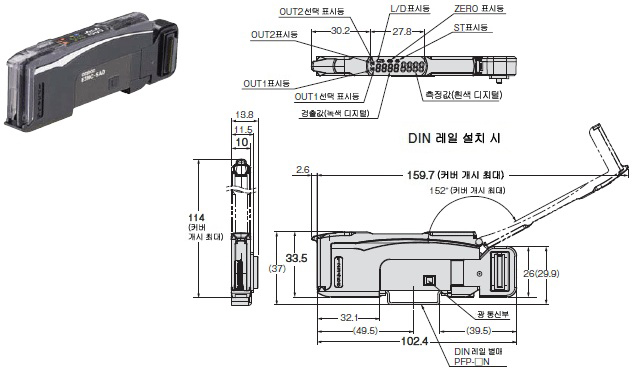

센서 통신 유니트용
커넥터 타입 E3NC-SA0 【곧 출시]

액세서리 (별매)

설치 브라켓 (센서 헤드)

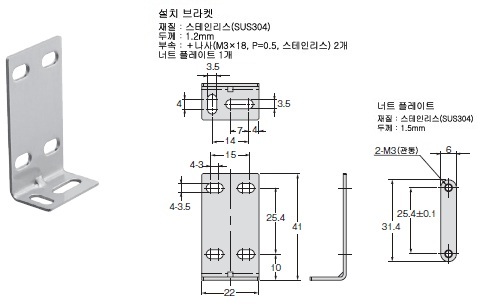

E39-L187

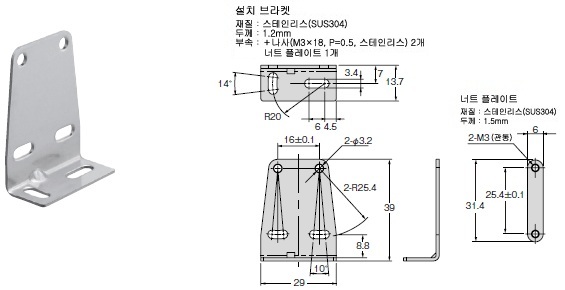

E39-L188
