제품명 스마트 레이저 센서 소형 레이저 센서 E3NC-L
상품설명
Features
소형 레이저 센서 E3NC-L 시리즈

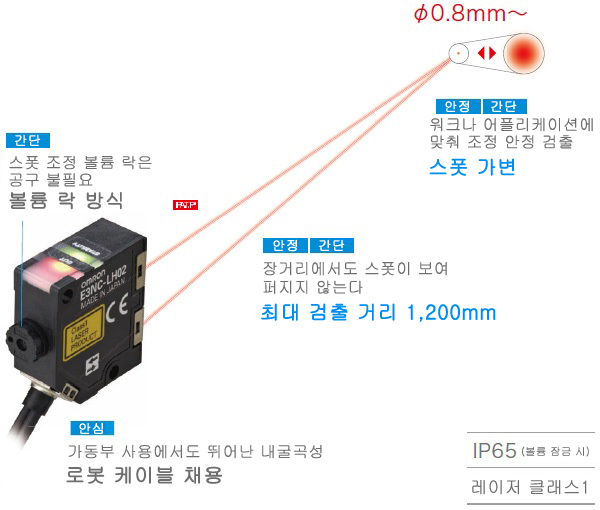

근거리에서 원거리까지 스폿 가변으로 자유 자재로 어플리케이션에 맞춘 안정 검출

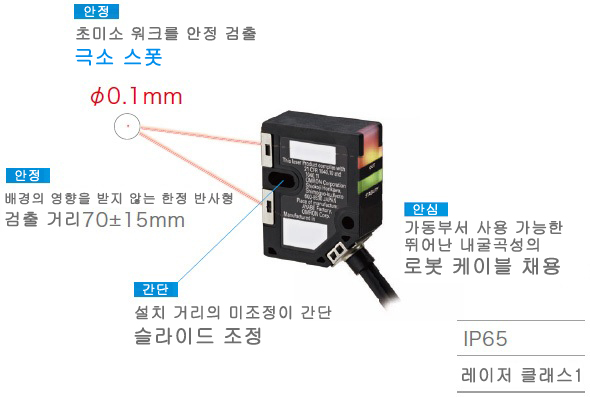

근거리에서도 핀 포인트로 초 미소 워크를 안정 검출

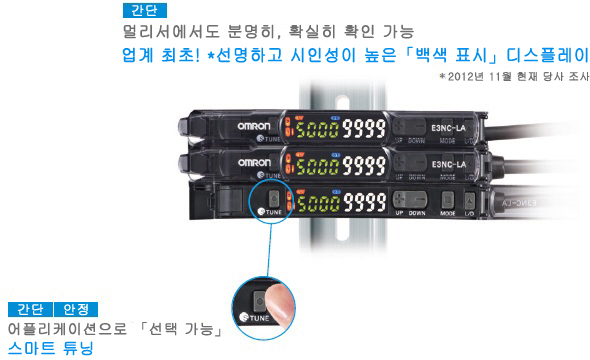

N-Smart라면 어떤 앰프도  동일한 조작

기본적인 튜닝이라면

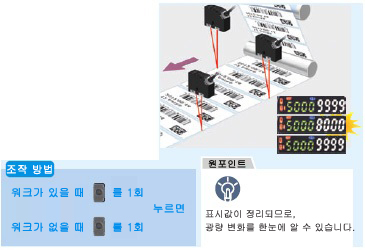

2 점 튜닝

워크 있음 / 없음에서 수광량이 큰 값을 "9999"로 설정합니다.

고정밀의 위치 결정이라면

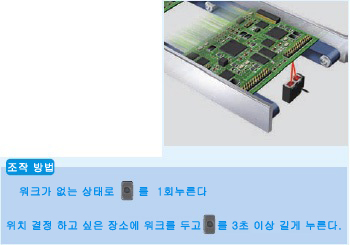

위치 결정 튜닝

고정밀도로 핀 포인트에 워크 위치 결정을 할 수 있습니다.

고속 워크라면

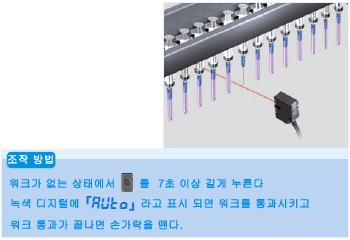

풀 오토 튜닝

라인을 멈추지 않고 이동 워크를 조정할 수 있습니다.





기판 도착 확인

레이저광이 극소 스폿이므로, 높은 정밀도로 도착 확인할 수 있습니다.


Lineup
※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

센서 헤드

검출 방식 형상 빔 형상 형식
확산 반사형
3163 src
 스폿
(가변)		 ◎ E3NC-LH02 2M
한정 반사형
3163 src
 스폿 ◎ E3NC-LH01 2M


앰프 유니트

접속 방식 형상 입출력 형식
NPN 출력 PNP 출력
코드 인출 (2m)
3163 src
 2 출력
+
1 입력		 ◎ E3NC-LA21 2M ◎ E3NC-LA51 2M
배선 커넥터
3163 src
 1 출력
+
1 입력		 ◎ E3NC-LA7 ◎ E3NC-LA9
센서 통신 유니트용 커넥터
3163 src
 2 출력 ◎ E3NC-LA0 【곧 출시]


액세서리 (별매)

● 센서 헤드 액세서리

설치 브라켓 (센서 헤드)

센서 헤드에 장착하고 있지 않으므로, 필요에 따라 주문하십시오.

적합 센서 헤드 형상 형식 수량 내용
E3NC-LH02
3163 src
 ◎ E39-L185 1 설치 브라켓 1 개
너트 평판 1 개
+ 나사 (M3 × 18) 2 개
E3NC-LH01
3163 src
 ◎ E39-L186 1


● 앰프 유니트 액세서리

배선 커넥터 (배선 커넥터 타입 필수)

앰프 유니트에 포함되어 있지 않으므로, 반드시 주문하십시오. ※ 보호 씰 부속

종류 형상 코드 길이 심선 수 형식
친국 커넥터
3163 src
 2m 4 선 ◎ E3X-CN21
자국 커넥터
3163 src
 2 선 ◎ E3X-CN22


설치 브라켓 (앰프 유니트용)

앰프 유니트에 포함되어 있지 않으므로, 필요에 따라 주문하십시오.

형상 형식 수량
3163 src
 ◎ E39-L143 1

DIN 레일

앰프 유니트에 포함되어 있지 않으므로, 필요에 따라 주문하십시오.

형상 종류 형식 수량
3163 src
 바 형 / 길이 1m ◎ PFP-100N 1
바 형 / 길이 0.5m ◎ PFP-50N 1
심 형 / 길이 1m ◎ PFP-100N2 1


엔드 플레이트

센서 통신 유니트는 1 조 (2 개) 포함하고 있습니다.
앰프 유니트에 포함되어 있지 않으므로, 필요에 따라 주문하십시오.

형상 형식 수량
3163 src
 ◎ PFP-M 1



관련 상품

관련 상품 센서 통신 유니트

종류 형상 형식
EtherCAT 통신 유니트
3163 src
 ◎ E3NW-ECT 【곧 출시]
분산 유니트
3163 src
 ◎ E3NW-DS 【곧 출시]

Specifications

센서 헤드

검출 방식 확산 반사형 한정 반사형
형식 E3NC-LH02 E3NC-LH01
광원 (발광 파장) * 1 가시 반도체 레이저 (660nm) 315μW 이하
(JIS 규격 클래스 1, IEC / EN Class1, FDA Class1)
감지
거리
* 2		 기가 파워 모드 GIGA) 1,200 mm 70 ± 15mm
표준 모드 (Stnd) 750mm
고속 모드 (HS) 250mm
빠른 모드 (SHS) 200mm
스폿 사이즈 * 3 약 0.8mm
(거리 300mm시)		 약 0.1mm
(거리 70mm시)
응차 * 4 검출 거리의 10% 이하
표시등 OUT 표시등 (주황색), STABILITY 표시등 (녹색)
사용 주위 조도 수광면 조도 백열등 10,000 lx 이하, 태양광 20,000 lx 이하
주위 온도 범위 동작 시 : -10 ~ +55 ℃, 보존 시 : -25 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위 동작 시 ∙ 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항 20MΩ 이상 (DC500V 메가에서)
내전압 AC1, 000V 50/60Hz 1min
진동 (내구성) 10 ~ 55Hz ​​복진폭 1.5mm 또는 100m/s2 X, Y, Z 각 방향 2h
충격 (내구성) 500m / s 2　X, Y, Z 각 방향 3 회
보호 구조 IEC 규격 IP65 (E3NC-LH02은 볼륨 잠금 시 만)
접속 방식 커넥터 중계 타입 (표준 코드 길이 2m)
재질 케이스 폴리부틸렌 테레프탈레이트
렌즈 메타 크릴 수지
케이블 PVC
질량 (포장 상태 / 본체만) 약 115g / 약 65g
부속품 설명서

* 1. FDA 규격의 Laser Notice No.50의 규정에 따라, EN60825-1 기준에서, Class1로 분류됩니다. CDRH에 신고 예정입니다.
* 2. 당사 표준 검출 물체(백지)에서 측정.
* 3. 측정 거리의 중심광 강도의 1 / e 2 (13.5 %)로 정의.
　 정의역외에도 누락된 빛이 있어 워크 주위의 빛 반사율이 워크에 비해 큰 상황에서는 영향이 생기는 경우가 있습니다.
* 4. 정격 검출 거리에서 측정.

앰프 유니트

타입 표준 센서 통신 유니트용
NPN 출력 E3NC-LA21 E3NC-LA7 E3NC-LA0
【곧 출시]
PNP 출력 E3NC-LA51 E3NC-LA9
접속 방식 코드 인출 배선 커넥터 센서 통신 유니트용 커넥터
입출력 출력 2 출력 1 출력 2 출력
외부 입력 1 입력 1 입력 -
전원 전압 DC10 ~ 30V 리플 (pp) 10 % 포함
전력 * 1 전원 전압 24V 때
　일반 모드 : 1,560 mW 이하 (소비 전류 65mA 이하)
　절전 ECO : 1,200 mW 이하 (소비 전류 50mA 이하)
제어 출력 * 2 부하 전원 전압 : DC30V 이하, 오픈컬렉터 출력형
부하 전류 : 1 ~ 3 대 연결 시 100mA 이하,
　　　　　　　4 대 이상 연결 시 20mA 이하
(잔류 전압
　　부하 전류 10mA 미만 : 1V 이하
　　부하 전류 10 ~ 100mA : 2V ​​이하)
해제 상태 전류 : 0.1mA 이하		 -
외부 입력 * 3 참조
표시등 7 세그먼트 디스플레이 (서브 디지털 표시 : 녹색 + 메인 디지털 표시 : 백색)
방향 : 보통 / 반전 표시 전환 가능
OUT 표시등 (주황색), L / D 표시등 (주황색), ST 표시등 (청색),
DPC 표시등 (녹색), OUT 선택 표시등 (주황색) (2 출력만)
보호 회로 전원 역접속 보호, 출력 단락 회로 보호,
출력 역접속 보호		 전원 역접속 보호, 출력 단락 회로 보호
응답 시간 초고속 모드 (SHS) * 4 동작 · 복귀 : 각 80μs
고속 모드 (HS) 동작 · 복귀 : 각 250μs
표준 모드 (Stnd) 동작 · 복귀 : 각 1ms
기가 파워 모드 (GIGA) 동작 · 복귀 : 각 16ms
감도 조정 스마트 튜닝
[2 점 튜닝 / 풀 오토 튜닝 / 위치 조정 /
최대 감도 튜닝 / 파워 튜닝 / 퍼센트 튜닝 (-99 % ~ +99 %)]
또는 수동 조정
상호 간섭
방지 대수		 초고속 모드 (SHS) * 4 1 개
고속 모드 (HS) 2 대
표준 모드 (Stnd) 2 대
기가 파워 모드 (GIGA) 4 대
기능 동적 전력 제어 (DPC) 가능
타이머 타이머 기능 해제 / 오프 딜레이 / 온 딜레이 / 단발 / 온 오프 딜레이
에서 선택 가능 1ms ~ 9999ms
제로 리셋 마이너스 표시 가능 (경출값도 변화합니다)
설정 재설정 * 5 이니셜 리셋 (공장 출하 상태) / 사용자 리셋 (저장한 상태)에서 선택 가능
에코 모드 OFF (디지털 표시 점등) / ECO (디지털 표시 소등)에서 선택 가능
뱅크 전환 설정 BANK1 ~ 4 선택 가능
파워 튜닝 설정 ON / OFF 선택 가능
출력 1 설정 보통 검출 모드, 지역 검색 모드 선택 가능
출력 2 설정 보통 검출 모드,
알람 출력 모드,
오류 출력 모드
에서 선택 가능		 - 보통 검출 모드,
알람 출력 모드,
오류 출력 모드
에서 선택 가능
외부 입력 설정 입력 OFF, 튜닝, 파워 튜닝,
투광 OFF, 제로 리셋, BANK 전환 선택 가능		 -
히스 폭 설정 표준 설정 또는 사용자 설정에서 선택 가능
최대 연결 대수 30 대
주위 온도 범위 동작 시 :
1 ~ 2 대 연결 시 : -25 ℃ ~ +55 ℃,
3 ~ 10 대 연결시 : -25 ℃ ~ +50 ℃,
11 ~ 16 대 연결시 : -25 ℃ ~ +45 ℃,
17 ~ 30 대 연결 시 : -25 ℃ ~ +40 ℃
보존 시 : -30 ~ +70 ℃
(단, 결빙, 결로하지 않을 것)		 동작 시 :
1 ~ 2 대 연결 시 : 0 ℃ ~ 55 ℃,
3 ~ 10 대 연결 시 : 0 ℃ ~ 50 ℃,
11 ~ 16 대 연결 시 : 0 ℃ ~ 45 ℃,
17 ~ 30 대 연결 시 : 0 ℃ ~ 40 ℃
보존 시 : -30 ~ +70 ℃
(단, 결빙, 결로하지 않을 것)
주위 습도 범위 동작 시 ∙ 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항 20MΩ (DC500V 메가에서)
내전압 AC1, 000V 50/60Hz 1min.
진동 (내구성) 10 ~ 55Hz   ​​복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성) 500m / s 2　X, Y, Z 각 방향 3 회 150m / s 2　X, Y, Z 각 방향 3 회
질량 (포장 상태 / 본체만) 약 115g / 약 75g 약 60g / 약 20g 약 65g / 약 25g
재질 케이스 폴리카보네이트 (PC)
커버 폴리카보네이트 (PC)
케이블 PVC
부속품 설명서

* 1. 전원 전압 10 ~ 30V 일 때
　　　 일반 모드 : 1,650 mW 이하 (전원 전압 30V시 소비 전류 55mA 이하 / 전원 전압 10V시 소비 전류 115mA 이하)
　　　 절전 ECO : 1,350 mW 이하 (전원 전압 30V시 소비 전류 45mA 이하 / 전원 전압 10V시 소비 전류 80mA 이하)
* 2. 2 출력 타입은 2 출력 총 100mA 이하 (잔류 전압 부하 전류 10mA 미만 : 1V 이하 부하 전류 10 ~ 100mA : 2V ​​이하)
* 3. 입력에 관한 상세한 내용은 다음과 같습니다.
  유접점 입력 (릴레이, 스위치) 무접점 입력 (트랜지스터) 입력 시간
NPN 타입 ON시 : 0V에 단락
(유출 전류 : 1mA 이하)
OFF시 : 개방 또는 Vcc에 단락		 ON시 : 1.5V 이하
(유출 전류 : 1mA 이하)
OFF시 : Vcc-1.5V ~ Vcc
(누출 전류 : 0.1mA 이하)		 ON : 2ms 이상
OFF : 20ms 이상
PNP 타입 ON시 : Vcc로 단락
(흡입 전류 : 3mA 이하)
OFF시 : 개방 또는 0V에 단락		 ON시 : Vcc-1.5V ~ Vcc
(흡입 전류 : 3mA 이하)
OFF시 : 1.5V 이하
(누출 전류 : 0.1mA 이하)

* 4. 검색 기능을 초고속 모드로 선택한 경우, 상호 간섭 방지 기능은 무효가 됩니다.
* 5. BANK는 사용자 재설정에서 저장되지 않습니다.
정보 갱신 : 2013/01/07

Dimensions
(단위 : mm)
지정없는 치수 공차 : 공차 등급 IT16

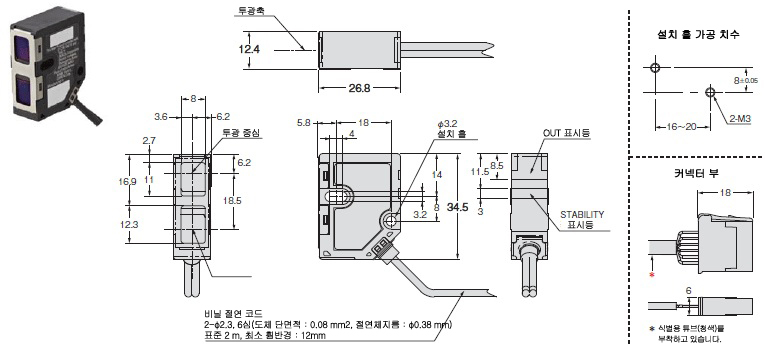

센서 헤드

E3NC-LH02

E3NC-LH01

앰프 유니트

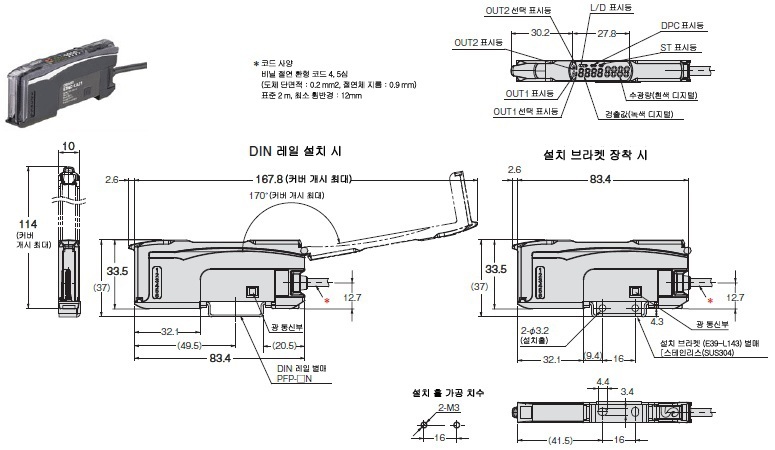

코드 인출 타입
E3NC-LA21
E3NC-LA51

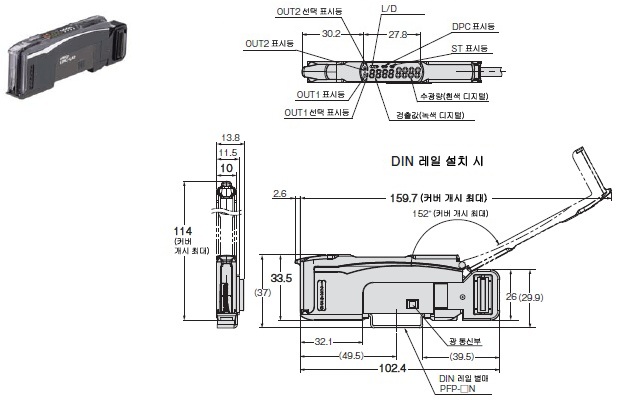

배선 커넥터 타입
E3NC-LA7
E3NC-LA9

센서 통신 유니트용 커넥터 타입
E3NC-LA0 【곧 출시]

액세서리 (별매)

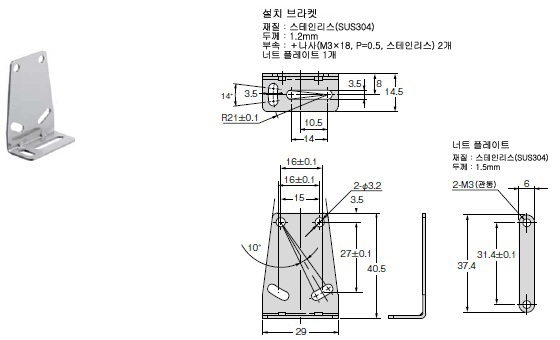

설치 브라켓 (센서 헤드)
E39-L185

E39-L186
