FQ시리즈는 카메라와 화상 처리 프로세서를 1개로 하우징. 렌즈와 LED 조명도 내장하고 있어 외부 조명은 불필요합니다. 공간을 절약하며 높은 코스트 퍼포먼스를 동시에 실현됩니다.
화상을 선명히하는 선진 기술
검사의 오판정의 원인의 상당수는 외란광, 광택, 색 상태등의 영향으로 선명한 화상을 안정 촬영할 수 없는 것에 있습니다. FQ시리즈에는 선명하고 예쁜 화상을 촬영하는 선진 기술을 탑재. 설치 환경이나 대상물의 소재에 관계없이, 안정된 검사를 계속할 수 있습니다.
미묘한 색 차이를 안정 검출
리얼 칼라 센싱
본 그대로 색 정보를 처리할 수 있는 리얼 칼라처리 기술을 탑재. 컬러 그레이로의 변환이나 필터 처리에서는 검출할 수 없는 미묘한 색 차이를 확실하게 캣치할 수 있습니다.
저콘트라스트에 강하다
하이파워 조명
FQ시리즈는 밝기 종래비 2배의 하이파워 조명을 빌트인, 광택면의 정반사광을 컷 하는 편광 필터 어탯치먼트를 사용해도 충분히 밝고 선명한 화상을 얻을 수 있습니다.
외란광의 영향을 컷
HDR 센싱
조명 변화나 소재의 빛의 반사의 영향을 최소한으로 컷하는 HDR (하이다믹 클렌지) 기능을 탑재. 금속부품/광택 필름 등 조명을 균일하게 대는 것이 어려운 소재의 검사나 외란광 발생하는 현장에서도 안정된 검사가 가능합니다.
유연한 시스템 구성
유연성 x 간단 x 고성능
모든 것을 겸하고 갖춘 오므론의 새로운 시각센서. 다양한 현장 요구에 JUST FIT 합니다.
조작은 마음 가는대로
화상의 확인이나 검사 조건을 설정할 때는, 화상 표시를 할 수 있는 설정 콘솔 touch finder를 접속합니다. 설정이 완료하면 제외하고 센서만으로 검사를 계속됩니다. 물론 검사 상태를 항상 확인할 수 있도록 touch finder를 제어반에 설치하는 것도 가능합니다. 거기에 설정 툴에는 touch finder와 같은 조작을 PC로부터 할 수 있는 PC툴도 준비하고 있습니다.
센서 8대를 접속
복수센서를 사용한 검사가 필요할 때에는 touch finder 1대에 최대 센서 8대까지 접속할 수 있습니다.
*복수 센서의 접속은 곧 버전 업 예정입니다.
대상물의 크기에 맞추고 시야조정
대상물의 크기에 맞추어 선택할 수 있도록 폭넓게 라인 업 했습니다. 핀트 상태를 화면에서 확인할 수 있어 시야나 핀트의 조정도 간단합니다.
촬영 범위는, 7.5300 mm까지 라인 업
간단 네비게이션
FQ시리즈는 직감적인 유저 인터페이스로 헤매지않도록 심플 조작을 실현하고 있습니다. 양품의 화상을 기준으로하여 원터치 등록하는 것만으로 복잡한 조작이나 설정 노하우는 필요 없습니다. 또, 운용시의 결과 표시도 바리에이션 풍부합니다. 통계 데이터, 결과 일람, 트랜드 모니터, 히스토그램 등, 다면적인 결과 표시로 품질 관리에 도움이 됩니다. 초기 설정도 운전중도, 모든 씬으로 쾌적한 조작을 네비게이션 합니다.
기본 설정은 3스탭!
1.검사 아이템을 선택한다
2.기준데이터를 Teach한다.
3.판정조건을 설정한다
고를 수 있는 결과 표시
모아서 일람표시
전 검사 아이템의 결과를 리스트에서 확인할 수 있습니다. 복수 개소를 검사하고 있을 때 편리한 표시입니다.
트렌드 모니터
계측치의 시간적인 변화를 그래프로 확인할 수 있습니다. 계측치의 경향을 확인하는 것으로, 부적합 발생의 예측이나 원인을 분석할 수 있습니다.
히스토그램
계측치의 격차 분포를 그래프로 확인 할 수 있습니다.
현장에서의 운용도 만전
다운 타임 제로로 조정

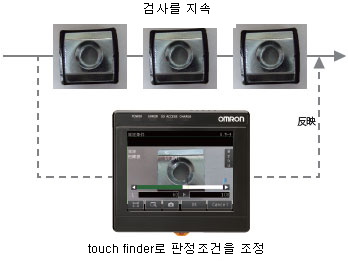

외부 환경의 변화나 검사 대상물의 격차에 의해 운용중에 판정 조건의 조정이 필요한 일이 있습니다. FQ시리즈라면 조정과 검사를 병렬처리 할 수 있으므로 라인을 정지하는 일 없이 판정 조건을 조정할 수 있습니다.
검사 이력을 로깅

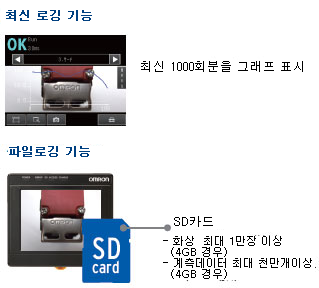

라인 도입시의 테스트에는 최신 로깅 기능이 도움이 됩니다. 견본품을 몇 개 정도 흘리고 그 검사 결과를 로깅. 로깅데이타는 시계열의 그래프로 확인할 수 있어 그것을 참고로 하여 판정 조건을 조정할 수 있습니다. 운용시에는 파일 로깅 기능이 편리합니다. 터치 finder의 SD카드로 대량의 검사 이력을 보존할 수 있어 트레이서빌리티에 도움이 됩니다.
NG 발생을 자동알림
터치 finder를 현장에 상설되는 씬에서는 "오토 네비"가 도움이 됩니다. 복수 센서를 1대의 터치 finder로 감시하고 있는 경우에서도, NG가 발생한 센서의 화면에 자동으로 전환하여 재빠르게 NG상황을 확인할 수 있습니다.
*복수 센서의 접속은 가까운 시일에 버전 업 예정입니다.
본격 화상 처리를 아낌없이 응축
색정보를 그대로 검사에 사용할 수 있다 리얼 칼라 센싱

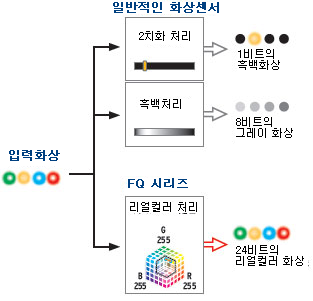

일반적인 화상 센서에서는 칼라 카메라로 촬영한 화상 그대로는 고속 처리할 수 없기 때문에 흑백 화상으로 변환해 정보량을 삭감한 후에 검사를 실시하고 있습니다. 그러나 정보량이 삭감되면 칼라 화상에서는 판별할 수 있는 차이를 판별할 수 없게 됩니다. 그것을 커버하기 위해서 조명의 조정이나 필터의 활용 등 화상의 조정에 많은 시간이 필요합니다. 오므론은 이 과제를 해결하기 위해 칼라 화상을 그대로 검사할 수 있는 리얼 칼라 처리 기술을 개발. 벌써 시각 센서의 플래그쉽 모델에 탑재해 많은 현장에서 그 좋은 점을 평가해 주시고 있습니다. 이 리얼 칼라 처리 기술을 더 많은 검사 용도에 간편하게 활용해 주실 수 있도록 FQ시리즈에도 탑재했습니다.
금속면의 효과발군 HDR센싱
표면이 금속이나 필름과 같은 광택면의 경우 조금 기우는 것만으로 헐레이션이 발생하여 조명 조정에 시간이 걸립니다. 이 원인의 하나는 대응할 수 있는 밝기의 변화의 범위, 즉 다이나믹 레인지의 폭이 매우 좁은 것에 있습니다. 오므론은 독자적으로 다이나믹 레인지를 최대 16배로 확대하는 HDR 기능을 개발해 리얼 칼라 처리와 같이 시각 센서의 플래그쉽 모델에 탑재하고 있습니다. 금속면의 경우 단순한 판별에서도 제품 그 자체 격차나 반송시의 기울기의 영향으로 판정 결과가 흩어지는 일이 있습니다. 그러한 경우라도 부드럽게 선명한 화상을 촬영할 수 있도록 FQ시리즈에 이 HDR 기능을 탑재하고 있습니다.
조정 시간을 컷 하이파워 조명
조명 조정이 어려운 원인중 하나는 시야내의 조명이 균일하게 안 되는 것. 시야가 넓어질수록 균일하게 유지하는 것이 어려워집니다. FQ시리즈에서는 이 과제를 해결하는 새로운 'DR광학계'를 개발. LED의 모든 빛을 효율적으로 이용하여 종래비 약 2배의 밝기로 시야내를 균일의 밝기에 유지합니다. 또 FQ시리즈에는 검사 대상물로부터의 정반사광을 컷 할 수 있는 편광 필터도 부속하고 있습니다. 편광 필터를 통해도 조도의 열화는 적고 시야내의 밝기를 균일하게 유지한 채로 광택면에서 발생하는 정반사광만을 컷 할 수 있습니다.
'DR광학계' : Double Reflection 광학계
Lineup

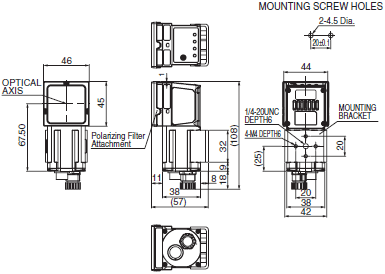

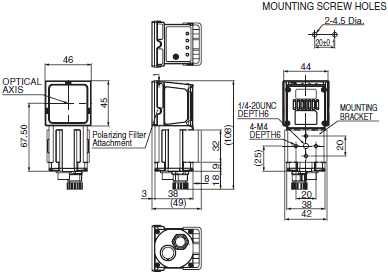

Sensor
Narrow View
Standard
Wide View
Long-distance
Short-distance
Single- function models
Standard models
Single- function models
Standard models
Single- function models
Standard models
Single- function models
Standard models
NPN
FQ-S10010F
FQ-S20010F
FQ-S10050F
FQ-S20050F
FQ-S10100F
FQ-S20100F
FQ-S10100N
FQ-S20100N
PNP
FQ-S15010F
FQ-S25010F
FQ-S15050F
FQ-S25050F
FQ-S15100F
FQ-S25100F
FQ-S15100N
FQ-S25100N
Note:Tolerance (field of vision): ±10% max.

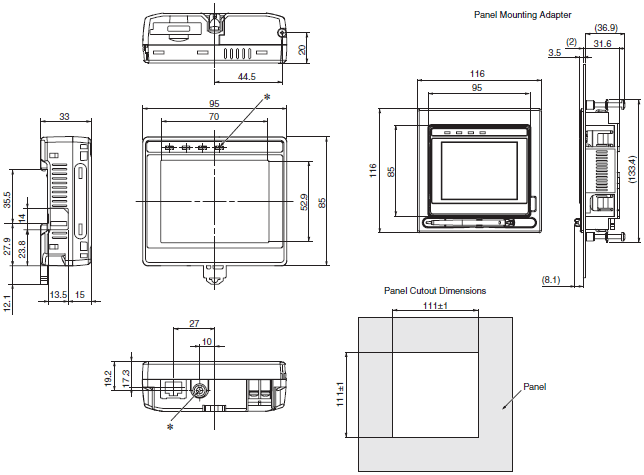

Touch Finder
Type
Model
DC power supply
FQ-D30
AC/DC/battery
FQ-D31 (See note.)
Note:AC Adapter and Battery are sold separately.
Cables
Type
Cable length
Model
FQ Ethernet Cables (connect Sensor to Touch Finder, Sensor to PC)
2 m
FQ-WN002
10 m
FQ-WN010
20 m
FQ-WN020
I/O Cables
2 m
FQ-WD002
10 m
FQ-WD010
20 m
FQ-WD020
Industrial Switching Hubs (Recommended)
Appearance
Number of ports
Failure detection
Current consumption
Model
3
None
0.08A
W4S1-03B
None
W4S1-05B
5
Supported
0.12A
W4S1-05C
Accessories
Application
Appearance
Name
Model
For Sensor
Mounting Bracket (enclosed with Sensor)
FQ-XL
Polarizing Filter Attachment (enclosed with Sensor)
FQ-XF1
For Touch Finder
Panel Mounting Adapter
FQ-XPM
AC Adapter (for models for DC/AC/Battery)
FQ-AC[] *
Battery (for models for DC/AC/Battery)
FQ-BAT1
Touch Pen (enclosed with Touch Finder)
FQ-XT
Strap
FQ-XH
*AC Adapters for Touch Finder with DC/AC/Battery Power Supply. Select the model for the country in which the Touch Finder will be used.
